☀️ Khay Cáp Điện Đột Lỗ (Mạ Kẽm Điện Phân & Nhúng Nóng): Cẩm Nang Giám Sát & Thi Công (2026)
🧭 Giới thiệu Tổng Quan
Thi công hệ thống cơ điện (M&E) luôn đầy rẫy thách thức. Quản lý hàng ngàn mét cáp điện là nhiệm vụ cốt lõi. Khay cáp điện (Perforated Cable Tray) là giải pháp hoàn hảo. Hệ thống này đảm bảo an toàn tuyệt đối cho công trình. Kỹ sư giám sát (QA/QC) cần nắm vững các tiêu chuẩn nghiệm thu. Việc chọn sai lớp mạ bảo vệ sẽ gây hậu quả khôn lường.
Bài viết này được thiết kế với góc nhìn hoàn toàn mới. Chúng tôi tập trung vào khía cạnh giám sát chất lượng tại công trường. Phân tích sâu sự khác biệt của vật liệu mạ kẽm điện phân và nhúng nóng. Các lỗi thi công thường gặp cũng được mổ xẻ chi tiết. Tài liệu này là cẩm nang bỏ túi cho mọi kỹ sư M&E.
⚙️ 1. Khay Cáp Điện Đột Lỗ: Bản Chất Kỹ Thuật Dành Cho Kỹ Sư
1.1. Cấu trúc đột lỗ và hệ số tản nhiệt thực tế

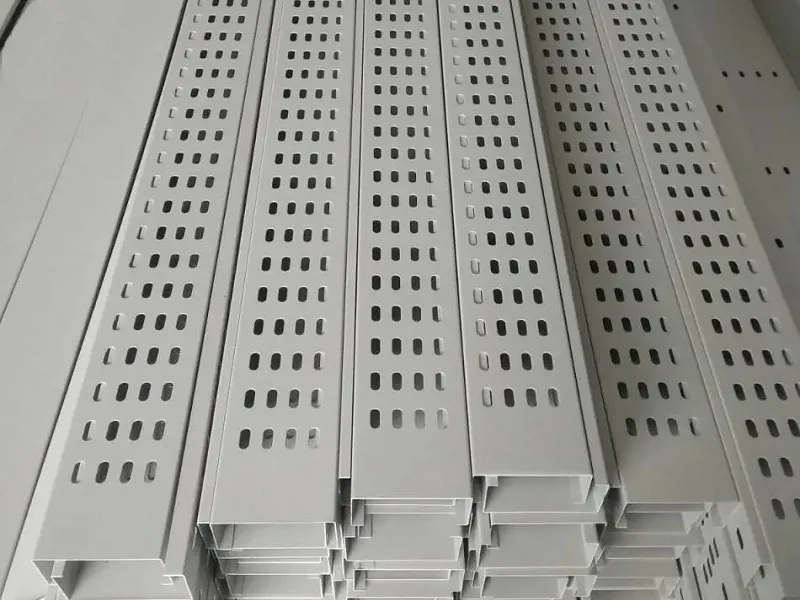

Khay cáp điện không phải là một chiếc hộp tôn bịt kín. Máy CNC sẽ đột các lỗ dọc theo chiều dài đáy và thành khay. Diện tích lỗ đột thường chiếm khoảng 15% đến 25% tổng diện tích bề mặt. Khoảng hở này tạo ra hiệu ứng ống khói nhỏ. Không khí nóng từ cáp động lực dễ dàng thoát ra ngoài. Hiệu suất tản nhiệt của khay cáp cao hơn máng kín (Trunking) rất nhiều. Cáp XLPE sẽ không bị suy giảm dòng tải do om nhiệt.
1.2. Khả năng chịu tải trọng an toàn (SWL)
SWL (Safe Working Load) là thông số sống còn của khay cáp. Nó biểu thị trọng lượng cáp tối đa mà khay có thể gánh vác. Tải trọng này tính trên một mét chiều dài (kg/m). SWL phụ thuộc vào độ dày của tôn phôi (Thickness). Biên dạng chấn nếp gấp hai bên thành khay cũng tăng cứng đáng kể. Kỹ sư thiết kế phải tính toán tổng khối lượng cáp thực tế. Tải trọng này tuyệt đối không được vượt quá chỉ số SWL của nhà sản xuất.
1.3. Phân tích hiện tượng võng khay (Deflection)
Khi gánh tải nặng, khay cáp sẽ bị võng xuống ở phần giữa hai giá đỡ. Theo tiêu chuẩn NEMA VE1, độ võng không được vượt quá 1/200 khoảng cách nhịp. Ví dụ, nhịp giá đỡ (Span) cách nhau 2000mm. Độ võng tối đa cho phép chỉ là 10mm. Nếu vượt quá giới hạn này, mối nối khay sẽ bị xé rách. Khay cáp có nguy cơ sập gãy gây tai nạn nghiêm trọng.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Phân Tích Lỗi Ăn Mòn: Chọn Mạ Điện Phân Hay Nhúng Nóng?
Nghiệm thu vật tư bề mặt là bước khó khăn nhất. Kỹ sư cần phân biệt rõ bản chất hai lớp mạ kẽm phổ biến này. Lựa chọn sai lầm sẽ khiến hệ thống rỉ sét nhanh chóng.
2.1. Bản chất lớp mạ kẽm điện phân (EG)

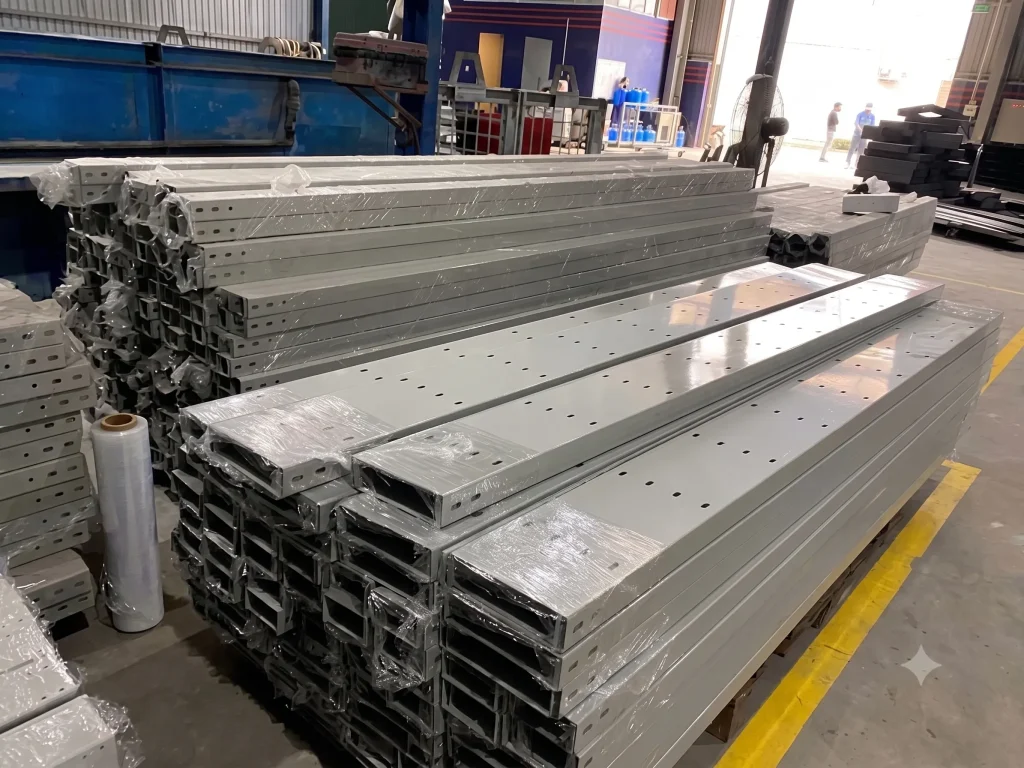

Mạ kẽm điện phân là quá trình mạ lạnh hoàn toàn. Dòng điện tách ion kẽm phủ lên bề mặt khay cáp. Lớp phủ này cực kỳ mỏng, chỉ từ 10 đến 15 micromet. Đặc điểm nhận diện là bề mặt rất láng bóng và nhẵn mịn. Màu sắc thường là trắng xanh hoặc ánh kim rất đẹp. Sản phẩm này chỉ chịu được môi trường trong nhà khô ráo.
2.2. Sự cố thường gặp với khay cáp mạ điện phân
Lỗi lớn nhất là nhà thầu mang khay mạ điện phân ra lắp ngoài trời. Chỉ sau vài trận mưa, lớp kẽm mỏng sẽ bị rửa trôi. Khay cáp bắt đầu xuất hiện đốm rỉ vàng (rỉ sét đỏ). Tại các môi trường ẩm ướt như tầng hầm, hiện tượng oxy hóa cũng xảy ra. Kỹ sư QA/QC phải kiên quyết từ chối vật tư này nếu dùng sai vị trí.
2.3. Sức mạnh của mạ kẽm nhúng nóng (HDG)
Khay cáp được nhúng vào bể kẽm nóng chảy 450 độ C. Lớp hợp kim tạo thành dày từ 50 đến 85 micromet. Nó dày gấp 4 lần mạ điện phân thông thường. Bề mặt nhúng nóng có màu xám bạc, hơi sần sùi nhẹ. Khả năng kháng muối biển và hóa chất của lớp mạ này là tuyệt đối. Nó là tiêu chuẩn bắt buộc cho mọi công trình ngoài trời.
2.4. Nguy cơ biến dạng nhiệt khi mạ nhúng nóng
📊 3. Tiêu Chuẩn Nghiệm Thu Kích Thước Khay Cáp M&E
3.1. Quy định dung sai kích thước Rộng và Cao
Kích thước danh định của khay cáp là Rộng (W) x Cao (H). Tại công trường, dung sai chế tạo luôn được phép tồn tại. Theo chuẩn IEC 61537, dung sai chiều rộng và chiều cao là ± 2.0mm. Sự sai lệch này không ảnh hưởng đến khả năng dẫn cáp. Tuy nhiên, nó phải đồng đều để lắp ghép nắp đậy (Cover) khít khao.
3.2. Bảng tra độ dày phôi tôn tiêu chuẩn dự án
Để chống võng hiệu quả, độ dày (T) phải tương xứng với chiều rộng (W). Dưới đây là bảng quy chuẩn nghiệm thu thường áp dụng tại Việt Nam:
| Kích thước Khay Cáp (W x H) | Độ dày tôn mạ điện phân tối thiểu | Độ dày tôn nhúng nóng tối thiểu | Số lượng cáp XLPE tương đối |
|---|---|---|---|
| 100mm x 50mm | 1.0 mm | Không sản xuất | Nhánh nhỏ, cáp tín hiệu nhẹ. |
| 200mm x 100mm | 1.2 mm | 1.5 mm | Trục điều khiển, cáp tầng. |
| 300mm x 100mm | 1.5 mm | 1.5 mm | Trục chính khu vực sản xuất. |
| 400mm x 100mm | 1.5 mm | 2.0 mm | Tuyến cáp động lực cỡ lớn. |
| 600mm x 150mm | 2.0 mm | 2.0 mm | Tuyến cáp xuất từ trạm biến áp. |
| 800mm x 150mm | 2.0 mm | 2.5 mm | Đường dẫn trục chính (Main route). |
3.3. Quy cách bước lỗ đột tiêu chuẩn
Mật độ lỗ đột quá nhiều sẽ làm yếu kết cấu khay cáp. Ngược lại, lỗ quá ít sẽ giảm hiệu quả tản nhiệt. Hàng lỗ thường được dập đứt quãng so le nhau. Lỗ hình ô van giúp kỹ thuật viên dễ xỏ dây thít nhựa. Kỹ sư cần kiểm tra mép lỗ đột không có bavia sắc nhọn. Bavia sẽ làm rách vỏ bọc cáp điện khi công nhân thao tác kéo dây.
🏗️ 4. Hướng Dẫn Kỹ Thuật Lắp Đặt & Xử Lý Sự Cố Công Trường
4.1. Quy trình cắt ghép khay cáp tại công trình
Khay cáp dài 2.5m hoặc 3.0m thường phải cắt ngắn để vừa vặn. Công nhân sử dụng máy cắt đá cầm tay để thao tác. Đường cắt phải vuông góc 90 độ với thành khay. Tuyệt đối không được dùng mỏ hàn hơi để thổi gọt khay cáp. Việc này phá hủy hoàn toàn lớp mạ kẽm xung quanh. Nó cũng làm biến tính cấu trúc thép, gây suy giảm khả năng chịu lực.
4.2. Kỹ thuật lắp đặt phụ kiện chuyển hướng

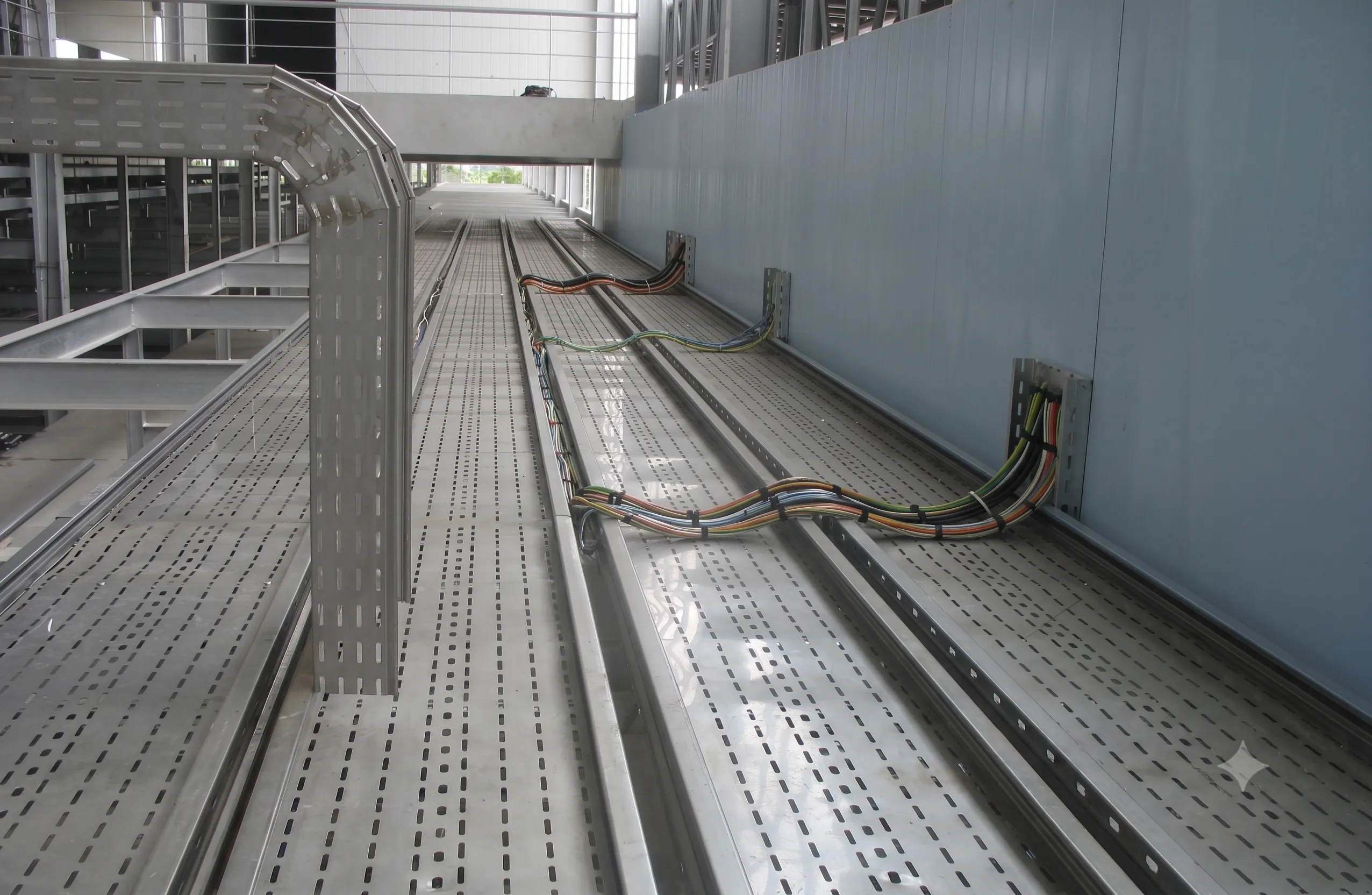

Tuyệt đối không tự cắt gập khay cáp để uốn góc thủ công. Nhà thầu phải dùng các phụ kiện đúc sẵn từ nhà máy. Chuyển hướng vuông góc dùng Co ngang 90 độ (Flat Bend). Chia nhánh dùng Tê (Tee) hoặc Ngã tư (Cross). Thay đổi cao độ dùng Co lên (Outside Riser) hoặc Co xuống (Inside Riser). Việc dùng phụ kiện chuẩn giúp bán kính uốn cong của cáp được bảo vệ.
4.3. Xử lý mép cắt và phục hồi lớp mạ kẽm
4.4. Quy chuẩn nối đất tiếp địa (Earthing)
Khay cáp bằng thép nên có tính dẫn điện rất mạnh. Sự cố rò rỉ điện từ cáp xước sẽ truyền ra toàn hệ thống. Tiêu chuẩn quốc tế bắt buộc phải thi công nối đẳng thế. Kỹ thuật viên sử dụng sợi dây đồng bọc nhựa màu xanh-vàng. Dây này được bắt nối chéo qua tất cả các điểm ghép (Splice Plate). Dòng điện rò sẽ được dẫn an toàn xuống hệ thống tiếp địa của tòa nhà.
❓ 5. Hỏi Đáp Kỹ Thuật (FAQ) Cùng Chuyên Gia Giám Sát
5.1. Nên bắt bu lông nối khay cáp quay đầu vào trong hay ra ngoài?
Quy tắc vàng: Mũ bu lông phải nằm bên trong lòng khay cáp. Phần đai ốc (ê-cu) và đoạn ren thừa phải nằm bên ngoài. Bạn phải dùng loại bu lông cổ vuông đầu dù trơn nhẵn. Nếu làm ngược lại, cạnh sắc của đai ốc sẽ cứa rách vỏ cáp. Sự cố ngắn mạch sẽ xảy ra ngay khi đóng điện vận hành.
5.2. Tại sao khay cáp nhúng nóng bị nổi cục xỉ kẽm lởm chởm?
Đây là nhược điểm cố hữu của phương pháp mạ kẽm nhúng nóng. Khi rút khay từ bể kẽm lên, kẽm lỏng đọng lại sẽ đông cứng thành cục. Những cục xỉ này cực kỳ sắc bén và nguy hiểm cho cáp. Nhà máy sản xuất uy tín phải có quy trình mài nguội bavia. Kỹ sư giám sát có quyền yêu cầu trả hàng nếu xỉ kẽm quá nhiều.
5.3. Khay cáp đi qua khe lún của tòa nhà cần xử lý thế nào?
Công trình lớn luôn có khe co giãn (Expansion Joint). Khay cáp không được phép bắt nối cứng khi chạy qua khe này. Nhà thầu phải cắt đứt khay cáp làm hai phần độc lập tại đây. Sau đó, dùng các thanh kẹp nối trượt (Sliding Splice Plate) để liên kết. Chừa khe hở khoảng 20mm đến 30mm để khay tự do co giãn.
5.4. Yêu cầu hồ sơ nghiệm thu khay cáp gồm những gì?
Hồ sơ đệ trình vật tư đầu vào vô cùng quan trọng. Nhà thầu phải nộp Bản vẽ Shop-drawing đã được phê duyệt. Hồ sơ chất lượng gồm Chứng chỉ xuất xưởng (CQ) của nhà máy. Giấy chứng nhận nguồn gốc phôi thép (CO) cũng là bắt buộc. Cuối cùng là Test Report độ dày lớp mạ kẽm do đơn vị thứ ba cấp.
