Thanh ren inox (ty ren inox) – Cấu tạo, bảng size và cách chọn cho PCCC, HVAC, solar

🧭 Giới thiệu

Trong hầu hết các hệ treo ống, máng cáp, giá đỡ thiết bị, thanh ren inox (ty ren inox) chính là “xương sống” chịu lực chính. Từ trần bê tông xuống tới đai treo, Ubolt, khung giá đỡ, mọi thứ đều được nối với nhau thông qua ty ren.

Nếu ty ren bị rỉ, cong, đứt hoặc chọn sai cấp bền, toàn bộ hệ treo ống – máng cáp – thiết bị phía dưới có thể mất an toàn. Vì vậy, với những công trình PCCC, HVAC, solar, nhà máy, kho xưởng… thanh ren inox 304, 316 là lựa chọn gần như bắt buộc.

---

1. Thanh Ren Inox Là Gì?

1.1. Khái niệm cơ bản

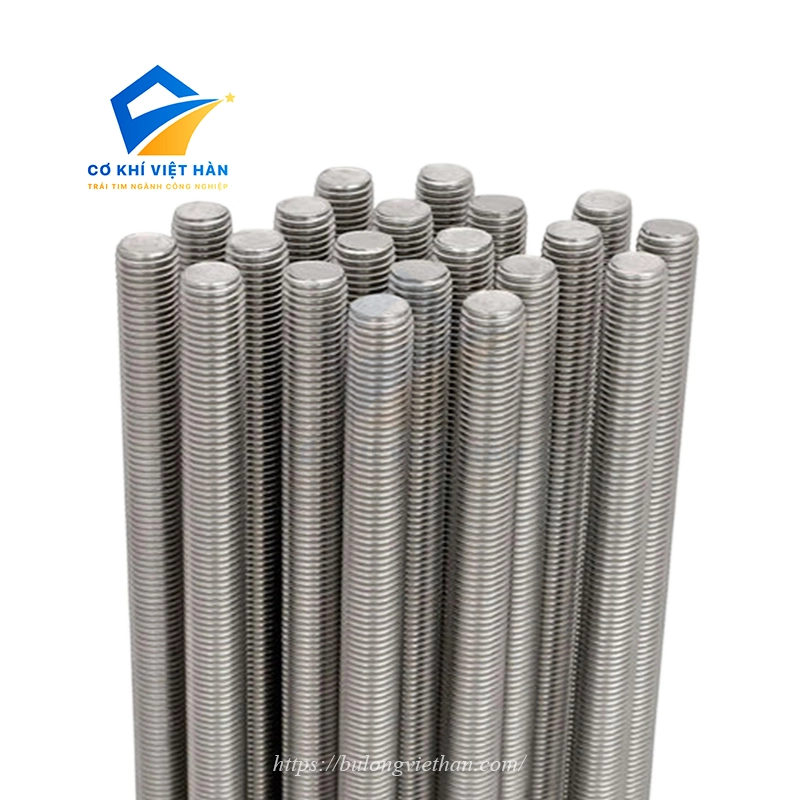

Thanh ren inox (stainless steel threaded rod) là một thanh trụ dài, được tiện ren suốt theo tiêu chuẩn ren hệ mét (M6, M8, M10, M12…). Cả cây là một “con bu lông kéo dài”, có thể cắt theo bất kỳ chiều dài nào để dùng làm:

• Ty treo ống, treo máng cáp, treo khung.

• Thanh nối giữa bản mã, giá đỡ, thiết bị.

• Chi tiết siết kẹp trong các kết cấu đặc biệt.

Thanh ren inox được sản xuất từ inox 201, 304, 316 hoặc 316L, có khả năng chống rỉ, chịu lực tốt hơn thanh ren thép mạ thông thường.

1.2. Vai trò trong hệ treo và kết cấu

Trong hệ treo ống tiêu chuẩn:

• Phía trên: thanh ren inox được neo vào bê tông bằng tắc kê nở inox.

• Ở giữa: thanh ren nối qua các bản mã, cùm treo, khớp nối.

• Phía dưới: ty ren bắt vào đai treo, đai ôm, Ubolt, khung treo.

Ty ren inox vừa chịu lực kéo, vừa giữ khoảng cách cố định từ trần tới ống/máng, đảm bảo độ dốc, độ võng và khoảng hở theo thiết kế.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

---

2. Cấu Tạo Và Thông Số Cơ Bản

2.1. Cấu tạo thanh ren inox

Thanh ren inox thường được cắt theo kích thước tại xưởng hoặc ngay tại công trình, sau đó vát nhẹ đầu ren để dễ lắp đai ốc.

2.2. Mác inox và cấp bền

Tùy yêu cầu công trình, thanh ren inox có thể dùng:

• Inox 201: tải nhẹ, công trình trong nhà.

• Inox 304 (A2-70): phổ biến trong PCCC, HVAC, nhà xưởng.

• Inox 316 / 316L (A4-70 / A4-80): môi trường biển, hóa chất, nhà máy xử lý nước.

Việc chọn đúng mác inox giúp ty ren:

• Không bị rỉ, không giảm tiết diện theo thời gian.

• Giữ được khả năng chịu lực thiết kế trong suốt vòng đời công trình.

---

3. Phân Loại Thanh Ren Inox

3.1. Theo đường kính ren

Các size thông dụng:

• M6, M8, M10: dùng cho ty treo ống nhỏ, máng cáp nhẹ.

• M12, M14: dùng cho ống trung bình, máng cáp lớn.

• M16, M20 trở lên: dùng cho kết cấu nặng, tải cao, khung lớn.

3.2. Theo chiều dài cây

• Cây 1 m: tiện cho thi công chỗ thấp, công trình nhỏ.

• Cây 2 m: phổ biến trong nhà xưởng, kho.

• Cây 3 m: dùng cho trần cao, giảm mối nối, tiết kiệm thời gian lắp đặt.

Ngoài ra, có thể đặt cắt sẵn theo chiều dài yêu cầu để rút ngắn thời gian thi công và giảm hao hụt.

3.3. Theo tiêu chuẩn ren

• Ren hệ mét (M) theo tiêu chuẩn DIN / ISO – phổ biến tại Việt Nam.

• Ren hệ inch (UNC/UNF) – thường dùng trong một số máy nhập khẩu hoặc tiêu chuẩn Mỹ, nếu cần có thể gia công riêng.

---

4. Bảng Kích Thước Tham Khảo Thanh Ren Inox

Giá trị diện tích chỉ mang tính tham khảo; khi tính toán chi tiết cần dùng bảng cơ tính chính xác và hệ số an toàn theo tiêu chuẩn thiết kế.

---

5. Ứng Dụng Thực Tế Của Thanh Ren Inox

5.1. Trong PCCC – HVAC

• Ty treo ống chữa cháy, ống cấp – hồi chiller, ống cấp gió, ống gió mềm.

• Giữ khoảng cách chính xác từ trần bê tông đến ống/hệ treo.

• Kết hợp với tắc kê nở inox + bản mã + đai treo/đai ôm/Ubolt inox.

5.2. Trong hệ thống điện – máng cáp

• Treo thang cáp, máng cáp, ống luồn dây.

• Kết hợp với thanh chống, xà gồ để tạo khung treo cáp đa tầng.

• Giúp điều chỉnh cao độ dễ dàng bằng cách siết đai ốc.

5.3. Trong kết cấu thép – dân dụng

• Làm thanh nối, thanh giằng có thể điều chỉnh bằng đai ốc.

• Treo trần, biển bảng, hệ chiếu sáng, thiết bị nội thất.

• Dùng trong các kết cấu tạm tháo lắp nhiều lần.

---

6. Cách Chọn Thanh Ren Inox Đúng Chuẩn

6.1. Xác định tải trọng và đường kính ren

• Tải nhẹ (trần thạch cao, ống nhỏ DN20–DN32): dùng M6, M8.

• Tải trung bình (ống DN40–DN80, máng cáp vừa): dùng M10, M12.

• Tải lớn (khối ống, khung thép nặng): dùng M16 trở lên.

Nếu đã có bản vẽ, nên tuân theo kích thước được chỉ định. Trường hợp tự chọn, nên tham khảo kỹ bảng tải trọng từ nhà sản xuất.

6.2. Chọn mác inox theo môi trường

• Trong nhà, môi trường khô → có thể dùng 201 hoặc 304.

• Ngoài trời, khu vực ẩm, mái, tầng kỹ thuật → nên dùng 304.

• Khu vực ven biển, hóa chất, nhà máy xử lý nước → ưu tiên 316 / 316L.

6.3. Chọn chiều dài cây và cách nối

• Nếu chiều cao trần < 3 m, dùng cây 1–2 m, cắt cho phù hợp.

• Trần cao > 5–6 m, nên dùng cây 3 m để giảm số mối nối coupling.

• Khi cần nối ty, dùng coupling inox (ống ren nối) đúng cỡ, không nên nối chồng bằng hàn tạm hoặc biện pháp tự chế.

---

7. Hướng Dẫn Cắt Và Lắp Đặt Thanh Ren Inox

7.1. Chuẩn bị

• Thanh ren inox đúng mác, đúng đường kính.

• Máy cắt hoặc cảo cắt ty ren chuyên dụng.

• Dũa, đá mài để vát nhẹ đầu ren.

• Bộ tắc kê nở inox, đai ốc, long đen, bản mã, đai treo…

7.2. Các bước thao tác

1. Đo chiều dài cần thiết:
   Từ mặt dưới trần bê tông đến vị trí ống/máng, cộng thêm phần dư cho đai ốc phía trên và dưới.

2. Cắt thanh ren:
   Dùng máy cắt hoặc dụng cụ cắt ty ren. Sau khi cắt, vát nhẹ mép để không làm hỏng ren khi lắp đai ốc.

3. Lắp thanh ren vào tắc kê nở inox:
   Vặn ty ren vào tắc kê neo trong bê tông, siết đủ lực để không bị tuột.

4. Bắt bản mã – đai treo – Ubolt:
   Lắp bản mã hoặc phụ kiện treo vào ty bằng 2 đai ốc + 2 long đen (trên – dưới) để khóa vị trí.

5. Điều chỉnh cao độ:
   Vặn đai ốc lên xuống để căn chỉnh chính xác cao độ ống/máng theo thiết kế.

---

8. Lỗi Thường Gặp Khi Dùng Thanh Ren Inox

8.1. Cắt ty quá ngắn

• Không đủ chiều dài để bắt hai đai ốc và long đen → giảm khả năng chịu lực, khó điều chỉnh.

• Giải pháp: luôn chừa ít nhất 2–3 vòng ren sau đai ốc.

8.2. Dùng sai mác inox

• Ty ren 201 dùng ngoài trời → rỉ sau vài năm, giảm tiết diện.

• Giải pháp: kiểm tra kỹ chứng chỉ vật liệu, ưu tiên 304 hoặc 316 cho hệ PCCC – HVAC – solar.

8.3. Không khóa đai ốc hai đầu

• Chỉ dùng một đai ốc giữ phụ kiện, khi rung có thể tự xoay lỏng.

• Giải pháp: dùng 2 đai ốc đối xứng hoặc đai ốc khóa, kết hợp long đen vênh nếu cần.

---

9. So Sánh Thanh Ren Inox Và Thanh Ren Thép Mạ

Khi tính theo chi phí vòng đời, thanh ren inox thường mang lại hiệu quả kinh tế tốt hơn trong các công trình trung – cao cấp.

---

10. FAQ – Câu Hỏi Thường Gặp Về Thanh Ren Inox

1. Ty ren inox có cần mạ kẽm thêm không?
   Không. Bản thân inox đã có khả năng chống rỉ rất tốt, không cần mạ kẽm. Việc mạ lên inox thường không cần thiết và ít được áp dụng.

2. Có thể cắt thanh ren inox bằng cưa tay không?
   Có thể, nhưng sẽ tốn công và dễ làm hỏng ren. Nên dùng máy cắt hoặc dụng cụ cắt ty ren chuyên dụng, sau đó mài lại đầu cắt.

3. Nên chọn ty ren M8 hay M10 cho ống PCCC DN50?
   Thông thường ống DN50 treo trên trần bê tông sẽ dùng M10 để đảm bảo độ an toàn. Tuy nhiên, quyết định cuối cùng nên theo bản vẽ thiết kế.

4. Thanh ren inox có bị cong khi treo ống dài không?
   Nếu chọn đúng đường kính, khoảng cách điểm treo hợp lý và lắp đúng kỹ thuật, ty ren inox không bị cong đáng kể. Với nhịp treo quá dài, cần bổ sung thêm điểm treo hoặc tăng đường kính.

5. Cơ Khí Việt Hàn có cắt sẵn thanh ren inox theo yêu cầu không?
   Có thể cung cấp thanh ren inox cắt sẵn, vát đầu, ren sạch, kèm bộ tắc kê nở, đai ốc, long đen, đai treo, Ubolt theo đơn hàng để kỹ thuật chỉ việc lắp ráp tại công trình.

---
