Bu Lông Tự Đứt S10T: Cấu Tạo, Tiêu Chuẩn JSS II-09 & Thi Công

1. Bu lông tự đứt S10T là gì?

1.1. Khái niệm và tên gọi kỹ thuật

Bu lông tự đứt S10T là bu lông kết cấu cường độ cao chuyên dụng. Chi tiết còn được gọi là bu lông tự cắt S10T hoặc bu lông T.C. Tên tiếng Anh kỹ thuật của sản phẩm là Torshear Type High Strength Bolt. Giới kỹ thuật cũng thường gọi chi tiết là Tension Control Bolt hoặc TC Bolt.

1.2. Bản chất tên gọi tự đứt

Tên gọi tự đứt xuất phát từ phần đuôi chốt ở cuối thân ren. Khi máy siết chuyên dụng đạt đủ lực căng, phần đuôi này sẽ đứt rời. Hiện tượng đứt đuôi giúp người thợ kiểm tra lực siết trực quan rất nhanh. Thao tác thi công diễn ra thuận tiện và không cần dùng cờ lê lực cơ học.

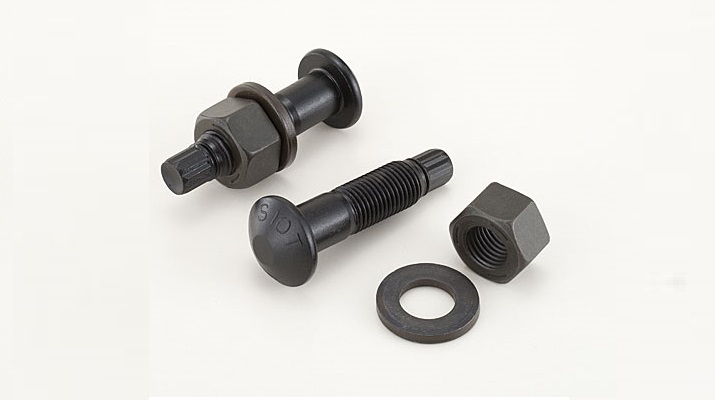

**BU LÔNG TỰ ĐỨT – BU LÔNG TỰ CẮT (BU LÔNG S10T)**

2. Tiêu chuẩn JSS II-09 và cấp bền S10T

2.1. Cấp bền S10T của Nhật Bản

Ký hiệu S10T là cấp bền riêng theo hệ thống kết cấu thép Nhật Bản. Ký hiệu chữ S chỉ thép kết cấu, số 10 chỉ cấp độ bền danh nghĩa. Chữ T viết tắt từ Torshear, thể hiện cơ chế kiểm soát lực bằng mô-men cắt. S10T không phải là cách gọi tắt của bu lông thường.

2.2. Tiêu chuẩn JSS II-09 hiện hành

Sản phẩm tuân thủ nghiêm ngặt theo tiêu chuẩn hiệp hội kết cấu Nhật Bản JSS II-09. Phiên bản soát xét được tham chiếu rộng rãi hiện nay là JSS II 09-2015. Tiêu chuẩn quy định đồng bộ cho cả bu lông, đai ốc và vòng đệm. Không đánh đồng JSS II-09 với các hệ tiêu chuẩn ISO hay DIN.

>>>Tham khảo thêm các sản phảm inox:

3. Cấu tạo bộ bu lông S10T đồng bộ

3.1. Thân bu lông và đầu tròn chỏm cầu

Bu lông S10T bắt buộc phải đi theo bộ ba chi tiết đồng bộ hoàn chỉnh. Thân bu lông có phần đầu tròn dập chỏm cầu rất đặc trưng. Đầu bu lông không có các cạnh giác để vặn cờ lê thông thường. Trên mặt đầu tròn dập nổi mác S10T và dấu logo nhà sản xuất.

3.2. Đuôi khía rãnh spline

Phần cuối thân ren có đoạn đuôi khía rãnh spline hay còn gọi là pin tail. Giữa thân ren và đuôi spline có một rãnh thắt chịu lực cắt định sẵn. Đuôi chốt đóng vai trò làm điểm tựa giữ chống xoay cho đầu máy siết. Khi đạt đủ lực siết thiết kế, rãnh thắt này sẽ bị cắt đứt gọn gàng.

3.3. Đai ốc F10 và vòng đệm F35

Đai ốc đi kèm trong bộ bu lông là đai ốc lục giác cường độ cao mác F10. Chiều cao đai ốc dày hơn chuẩn thường để chống hiện tượng trờn tuột ren. Vòng đệm phẳng mác F35 có độ cứng bề mặt cao để lót đáy đai ốc. Không tự ý thay đổi phụ kiện khác hệ vào bộ sản phẩm.

4. Nguyên lý tự cắt đuôi khi thi công

4.1. Cơ chế hai đầu khẩu ngược chiều

Bu lông S10T bắt buộc phải siết bằng máy siết T.C chuyên dụng. Máy siết sở hữu hai đầu khẩu đồng trục quay ngược chiều nhau độc lập. Đầu khẩu trong giữ chặt đuôi khía spline để triệt tiêu lực xoay thân bu lông. Đầu khẩu ngoài ôm sáu cạnh đai ốc F10 và quay siết chặt vào trong.

4.2. Hiện tượng cắt đứt đuôi kiểm soát lực

Khi đai ốc siết chặt, lực căng dọc trục thân bu lông tăng dần lên. Ứng suất xoắn tập trung lớn dần tại vị trí rãnh thắt cổ ngỗng. Khi lực căng đạt chuẩn, rãnh thắt bị đứt và đuôi chốt rời ra ngoài. Việc đứt đuôi spline xác nhận mối siết đã đạt đủ lực căng thiết kế.

5. Thông số kỹ thuật bu lông tự đứt S10T

5.1. Bảng quy chuẩn kỹ thuật JSS II-09

Thông số kỹ thuật của bộ sản phẩm được quy định rõ trong tiêu chuẩn JSS II-09:

Thông số	Chi tiết kỹ thuật
Tên sản phẩm	Bu lông tự đứt S10T (Bu lông TC)
Tiêu chuẩn áp dụng	JSS II 09-2015 (Nhật Bản)
Cấu hình bộ	01 bu lông S10T + 01 đai ốc F10 + 01 vòng đệm F35
Cơ cấu kiểm soát	Đuôi khía spline tự cắt khi đạt lực căng
Dụng cụ thi công	Máy siết chuyên dụng T.C (Shear Wrench)
Kích thước tiêu chuẩn	M16, M20, M22, M24, M27, M30
Bề mặt thông dụng	Bề mặt mộc phủ dầu bảo quản chống rỉ
Lực căng danh định	Quy định theo kN cho từng đường kính ren

5.2. Lưu ý về dải kích thước danh nghĩa

Tiêu chuẩn JSS II 09-2015 bao phủ các kích thước từ M16 đến M30. Kích thước M20, M22 và M24 được dùng phổ biến nhất cho khung nhà thép. Chiều dài thân bu lông được chọn căn cứ theo tổng chiều dày bản mã. Kỹ sư cần đối chiếu catalogue nhà sản xuất để tra cứu số liệu cụ thể.

6. Phân biệt bu lông S10T với các loại khác

6.1. So sánh S10T và bu lông lục giác F10T

Bu lông F10T có đầu hình lục giác và đuôi ren bằng phẳng thông thường. Chi tiết này phải siết và kiểm tra lực bằng cờ lê lực cơ học. Ngược lại, bu lông S10T có đầu tròn chỏm cầu và có đuôi chốt khía rãnh. S10T tự động kiểm soát lực căng qua thao tác cắt đứt đuôi spline.

6.2. So sánh S10T và bu lông cấp bền 10.9

Cấp bền 10.9 thuộc hệ tiêu chuẩn ISO 898-1 dành cho bu lông ren lục giác. Mác S10T thuộc tiêu chuẩn JSS II-09 dành cho bộ bu lông kết cấu Torshear. Dù có độ bền kéo tương đương, hai hệ tiêu chuẩn này hoàn toàn khác nhau. Không được tự ý quy đổi hai mác này làm một trong hồ sơ thiết kế.

7. Quy trình lắp đặt và kiểm tra sau siết

7.1. Trình tự thi công bằng máy siết TC

Thao tác lắp đặt bu lông S10T thực hiện theo các bước tuần tự sau:

Vệ sinh sạch rỉ sét, dầu mỡ trên bề mặt tiếp xúc của bản thép.
Xỏ bu lông qua lỗ, lắp vòng đệm F35 và vặn đai ốc F10 bằng tay.
Tiến hành siết sơ bộ từ trong tâm mối nối lan dần ra mép ngoài.
Đưa máy siết T.C vào để đầu trong giữ đuôi và đầu ngoài ôm đai ốc.
Bóp cò máy siết cho đến khi đuôi chốt spline bị cắt đứt hoàn toàn.

7.2. Nghiệm thu trực quan và xử lý sự cố

Sau khi siết xong, người giám sát kiểm tra toàn bộ mối nối bằng mắt thường. Tất cả các bu lông đều phải bị cắt đứt phần đuôi khía spline. Nếu đuôi không đứt, cần kiểm tra lại nguồn điện và thiết bị máy siết. Tuyệt đối không dùng cờ lê thường để cố siết gãy đuôi bu lông.

8. Ứng dụng thực tế của bu lông tự đứt S10T

8.1. Lắp dựng khung nhà thép tiền chế

Bu lông S10T là lựa chọn hàng đầu cho các nút khung dầm cột nhà thép. Lực kẹp ma sát lớn giúp khung nhà đứng vững trước tải trọng gió bão. Tốc độ siết bu lông nhanh giúp rút ngắn đáng kể tiến độ lắp dựng ngoài hiện trường. Chi tiết giúp nâng cao tính an toàn cho các công trình công nghiệp lớn.

8.2. Xây dựng dầm cầu thép và hạ tầng

Trong các công trình cầu thép, mối nối phải chịu tải trọng rung động liên tục. Bu lông S10T tạo lực kẹp ma sát khổng lồ, ngăn chặn các bản thép bị trượt. Mối ghép duy trì độ ổn định lâu dài và ít tốn chi phí bảo dưỡng. Đây là giải pháp kết cấu không thể thiếu trong hạ tầng giao thông hiện đại.

9. Câu hỏi thường gặp về bu lông tự đứt S10T

9.1. Bu lông tự đứt S10T là gì?

Đây là bu lông kết cấu cường độ cao có đuôi spline tự cắt khi đạt đủ lực.

9.2. S10T có phải bu lông cấp bền 10.9 không?

Không, S10T thuộc tiêu chuẩn JSS II-09 của Nhật Bản, khác với mác 10.9 hệ ISO.

9.3. Một bộ bu lông S10T gồm những chi tiết nào?

Bộ sản phẩm tiêu chuẩn gồm 01 thân bu lông S10T, 01 đai ốc F10 và 01 đệm F35.

9.4. Có thể dùng cờ lê thường để siết S10T không?

Không, sản phẩm bắt buộc phải thi công bằng máy siết chuyên dụng T.C hai đầu khẩu.

10. Kết luận

10.1. Tóm tắt giá trị kỹ thuật

Bu lông tự đứt S10T mang lại giải pháp liên kết kết cấu thép chính xác và an toàn. Cơ chế tự cắt đuôi giúp kiểm soát lực căng trước mà không phụ thuộc cảm tính. Tiêu chuẩn JSS II-09 bảo đảm sự đồng bộ chất lượng cho toàn bộ mối ghép công trình.

10.2. Khuyến nghị thi công

Nhà thầu cần chuẩn bị bề mặt bản thép sạch sẽ trước khi tiến hành lắp đặt. Sử dụng máy siết chuyên dụng giúp nâng cao năng suất và bảo đảm chất lượng mối nối. Việc chọn nhà cung cấp uy tín bảo đảm độ an toàn bền vững cho dự án.

11. Chú ý khi lựa chọn và sử dụng bu lông tự đứt S10T

11.1. Chú ý về quy cách và phụ kiện

Kiểm tra đúng mác thép S10T theo tiêu chuẩn JSS II-09 trong hồ sơ thiết kế.
Sử dụng đồng bộ nguyên bộ gồm bu lông S10T, đai ốc F10 và vòng đệm F35.
Tuyệt đối không thay đai ốc F10 hoặc vòng đệm F35 bằng phụ kiện bu lông thường.
Đo tổng chiều dày bản mã để chọn chiều dài thân bu lông phù hợp yêu cầu.
Không tự ý quy đổi mác thép S10T thành bu lông cấp bền 10.9 của hệ ISO.

11.2. Chú ý về thao tác thi công và bảo quản

Bắt buộc thi công bằng máy siết T.C chuyên dụng, không dùng cờ lê thường.
Làm sạch rỉ sét, dầu mỡ trên bề mặt bản mã trước khi xỏ bu lông liên kết.
Sau khi siết, kiểm tra trực quan bảo đảm toàn bộ đuôi spline đã bị cắt đứt.
Nếu đuôi không đứt, phải kiểm tra lại máy siết hoặc thay mới bộ bu lông khác.
Bảo quản bu lông trong thùng kín khô ráo để giữ lớp dầu bảo vệ hệ số ma sát.
