Đai Ốc Liền Long Đen DIN 6923: Thông Số Kỹ Thuật

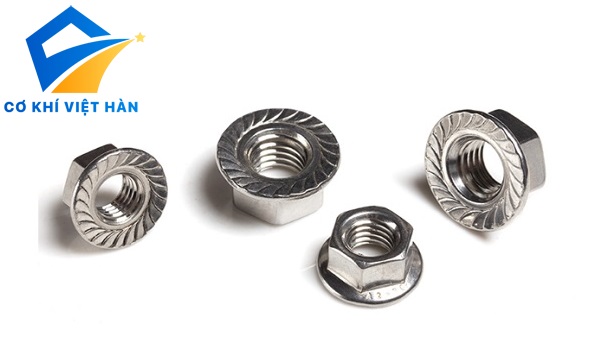

1. Đai ốc liền long đen DIN 6923 là gì?

Trong các ngành lắp ráp cơ khí, liên kết ren đòi hỏi diện tích tiếp xúc lớn. Đai ốc liền long đen DIN 6923 là chi tiết cơ khí chuyên dụng giải quyết yêu cầu này. Chi tiết còn được gọi phổ biến là đai ốc mặt bích hoặc đai ốc lục giác có mặt bích.

Trong tiếng Anh kỹ thuật, sản phẩm mang tên flange nut hoặc hexagon flange nut. Cấu tạo của chi tiết gồm thân lục giác kết hợp phần đĩa xòe rộng ở đáy. Phần đĩa đáy này được đúc liền khối nguyên vẹn với thân đai ốc.

Ký hiệu DIN 6923 là cách gọi thương mại quen thuộc xuất phát từ tiêu chuẩn Đức. Sản phẩm giúp quá trình lắp ráp diễn ra nhanh chóng mà không cần lồng thêm long đen rời. Dưới đây là thông tin chi tiết về cấu tạo, tiêu chuẩn và hướng dẫn lựa chọn sản phẩm.

2. Thông số kỹ thuật đai ốc liền long đen DIN 6923

Thông số kỹ thuật của đai ốc mặt bích cần được đối chiếu chính xác theo tài liệu chuẩn. Dưới đây là bảng tổng hợp các chỉ tiêu quy cách cơ bản của dòng đai ốc này:

Thông số	Chi tiết
Tên sản phẩm	Đai ốc liền long đen DIN 6923
Tên gọi khác	Đai ốc mặt bích, đai ốc lục giác có mặt bích
Tên tiếng Anh	Hexagon flange nut
Tiêu chuẩn thương mại	DIN 6923
Tình trạng DIN 6923	Đã rút bỏ (WITHDRAWN)
Tiêu chuẩn thay thế	DIN EN 1661
Tiêu chuẩn quốc tế liên quan	ISO 4161 (style 2, coarse thread)
Loại sản phẩm	Đai ốc lục giác có mặt bích liền
Kiểu ren	Ren trong
Loại ren	Ren hệ mét bước thô tiêu chuẩn
Đường kính ren	Theo sản phẩm thực tế (phổ biến từ M4 đến M20)
Bước ren	Theo dữ liệu xác minh của tiêu chuẩn
Chiều cao	Theo tiêu chuẩn hoặc catalogue thực tế
Kích thước đối diện hai mặt	Theo dữ liệu xác minh (giác vặn s)
Đường kính mặt bích	Theo dữ liệu xác minh (thông số dc)
Chiều dày mặt bích	Theo dữ liệu xác minh của nhà sản xuất
Vật liệu	Theo sản phẩm thực tế (thép carbon hoặc inox)
Mác inox	Chỉ ghi khi xác minh (Inox 201, 304, 316)
Cấp cơ tính	Chỉ ghi khi có dữ liệu kiểm định
Bề mặt	Sáng bóng tự nhiên, mạ kẽm hoặc làm sạch
Xuất xứ	Chỉ ghi khi có dữ liệu xác nhận

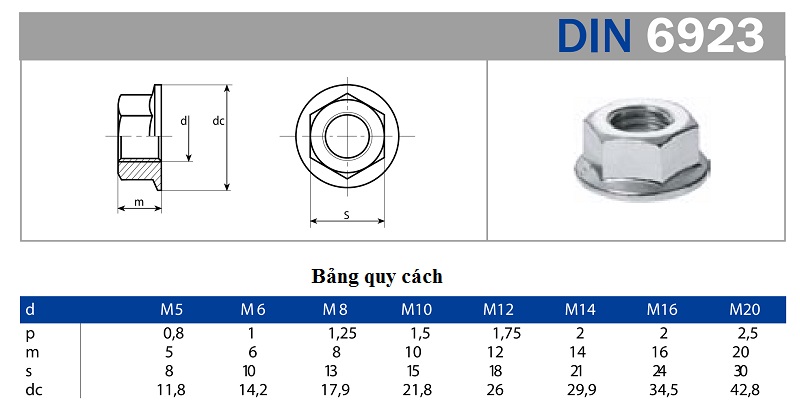

Dưới đây là bảng thông số kích thước danh nghĩa tham khảo theo tiêu chuẩn DIN 6923:

Quy cách ren	Bước ren P (mm)	Kích thước giác s (mm)	Chiều cao m tối đa (mm)	Đường kính bích dc tối đa (mm)
M5	0.80	8.0	5.0	11.8
M6	1.00	10.0	6.0	14.2
M8	1.25	13.0	8.0	17.9
M10	1.50	15.0	10.0	21.8
M12	1.75	18.0	12.0	26.0
M16	2.00	24.0	16.0	34.5
M20	2.50	30.0	20.0	42.8

3. Cấu tạo đai ốc liền long đen DIN 6923

3.1. Thân lục giác

Phần thân trên của đai ốc có dạng khối lăng trụ lục giác đều sáu cạnh. Kích thước giữa hai mặt phẳng song song đối diện tạo thành giác vặn s tiêu chuẩn. Sáu mặt phẳng bên ngoài tiếp nhận mô-men xoắn từ dụng cụ cờ lê hoặc đầu tuýp máy.

Chiều cao của phần thân lục giác được tính toán cân đối để dụng cụ ôm khít. Các góc cạnh bên ngoài được dập sắc nét, không có ba via hay vết nứt cơ học. Độ cứng của thân giúp sản phẩm không bị biến dạng miệng khi siết lực lớn.

3.2. Ren trong

Lòng trong của thân đai ốc được tiện ren hệ mét đồng trục suốt từ đỉnh xuống đáy. Biên dạng ren tuân thủ cấp dung sai tiêu chuẩn 6H, đảm bảo ăn khớp êm ái. Ren trong tương thích hoàn toàn với các loại bu lông hoặc thanh ren cùng bước ren.

Chiều dài đoạn ren hữu dụng xuyên suốt chiều cao đai ốc giúp tăng độ bám giữ cơ học. Lực căng dọc trục được phân bổ đều lên từng vòng ren khi siết chặt mối ghép. Bề mặt ren được giữ sạch dầu cặn nhằm giảm thiểu hiện tượng kẹt ren khi vặn.

3.3. Mặt bích liền

Phần mặt bích nằm ở đáy đai ốc, có dạng đĩa tròn mở rộng liền khối với thân. Đường kính ngoài của đĩa bích dc lớn hơn đáng kể so với kích thước giác vặn s. Đây là bộ phận đúc dập nguyên khối, hoàn toàn không phải chi tiết rời ghép vào.

Chiều dày và góc nghiêng của mặt bích được thiết kế để phân tán ứng suất nén đều đặn. Vành bích liền khối giúp triệt tiêu hiện tượng rơi rớt vòng đệm trong quá trình thi công. Cấu trúc nguyên khối này mang lại độ đồng tâm hoàn hảo giữa trục ren và mặt tỳ.

3.4. Bề mặt tiếp xúc

Mặt đáy của vành bích là bề mặt tiếp xúc trực tiếp với tấm phôi kẹp liên kết. Bề mặt đáy này có thể được chế tạo ở dạng phẳng nhẵn hoặc dạng có răng khía. Dạng phẳng nhẵn giúp tạo lực ép êm và bảo vệ lớp sơn trên bề mặt chi tiết.

Dạng có răng khía gờ nổi tạo lực cản ma sát chống hiện tượng tự nới lỏng nhẹ. Bề mặt tiếp xúc rộng bản giúp hạn chế nguy cơ làm biến dạng các lỗ khoan quá khổ. Độ phẳng của mặt đáy được kiểm soát chặt chẽ nhằm tránh làm nghiêng lệch trục bu lông.

>>>Tham khảo thêm các sản phảm inox:

4. Vai trò của mặt bích liền

Mặt bích liền khối mang lại nhiều lợi thế kỹ thuật rõ rệt cho các kết cấu cơ khí. Dưới đây là các vai trò cốt lõi của phần đĩa đáy tích hợp này:

Vai trò quan trọng nhất của mặt bích là làm tăng diện tích bề mặt tiếp xúc tỳ đè. Khi siết đai ốc, lực ép không tập trung cục bộ mà được dàn đều ra vùng rộng lớn. Điều này giúp ngăn ngừa hiện tượng lún nứt hoặc trầy xước bề mặt chi tiết phôi kẹp.

Mặt bích rộng bản cho phép che phủ kín các lỗ khoan bắt bu lông có dung sai lớn. Mối ghép duy trì sự vững chắc ngay cả khi lỗ phôi bị đột dập hơi rộng miệng. Người thi công không còn phải lo lắng về việc đai ốc bị tụt lọt vào trong lòng lỗ.

Ngoài ra, mặt bích liền khối giúp giảm bớt số lượng linh kiện rời trong dây chuyền lắp ráp. Thao tác thi công trở nên nhanh chóng hơn do không cần căn chỉnh vị trí vòng đệm phẳng. Chi phí quản lý kho bãi và thời gian nhân công lắp đặt nhờ đó được tối ưu hóa.

Tuy nhiên, mặt bích liền không thể thay thế vòng đệm trong mọi điều kiện làm việc thực tế. Việc lược bỏ vòng đệm rời phụ thuộc hoàn toàn vào thiết kế và yêu cầu của mối ghép. Không nên mặc định đai ốc mặt bích luôn làm tăng khả năng chịu tải của bu lông.

5. So sánh đai ốc DIN 6923 và DIN 934

Người sử dụng cần phân biệt rõ đai ốc có mặt bích với đai ốc lục giác thường DIN 934. Bảng dưới đây so sánh các tiêu chí kỹ thuật cơ bản giữa hai dòng sản phẩm:

Tiêu chí	Đai ốc mặt bích DIN 6923	Đai ốc tiêu chuẩn DIN 934
Dạng thân	Khối lục giác sáu cạnh	Khối lục giác sáu cạnh
Ren trong	Ren hệ mét bước thô	Ren hệ mét tiêu chuẩn
Mặt đáy	Có mặt bích đĩa xòe liền khối	Mặt phẳng vát mép, không có bích
Vòng đệm rời	Có thể không cần dùng tùy thiết kế	Thường phải dùng kèm vòng đệm riêng
Tên kỹ thuật	Hexagon flange nut	Hexagon nut
Công dụng	Liên kết phân bổ lực tỳ rộng bản	Liên kết ren cơ khí thông thường

Đai ốc tiêu chuẩn DIN 934 có kích thước đáy nhỏ, chỉ bằng bề mặt thân lục giác sáu cạnh. Khi siết chặt, áp lực tập trung cao dễ làm xước bề mặt phôi nếu không có long đen lót. DIN 6923 tích hợp sẵn mặt đệm rộng, đem lại sự tiện lợi và phân bổ áp lực vượt trội.

6. DIN 6923, DIN EN 1661 và ISO 4161

6.1. Tiêu chuẩn DIN 6923:1983-06

DIN 6923:1983-06 là tiêu chuẩn công nghiệp của Đức quy định về đai ốc lục giác có mặt bích. Văn bản này quản lý chi tiết từ kích thước hình học, chiều cao đến đường kính đĩa bích. Đây từng là mã hiệu sản phẩm thông dụng nhất trong các tài liệu thiết kế cơ khí.

Hiện nay, theo dữ liệu từ DIN Media, tiêu chuẩn DIN 6923:1983-06 đã ở trạng thái rút bỏ (WITHDRAWN). Việc rút bỏ nhằm chuyển giao sang hệ thống tiêu chuẩn chung của châu Âu và quốc tế. Dù vậy, tên gọi DIN 6923 vẫn được sử dụng rộng rãi trên thị trường thương mại hiện nay.

6.2. Tiêu chuẩn DIN EN 1661:1998-02

DIN EN 1661:1998-02 là tiêu chuẩn thay thế chính thức cho DIN 6923 trong hệ thống tiêu chuẩn Đức. Văn bản này mang tên Hexagon nuts with flange, đồng bộ hóa các yêu cầu kỹ thuật khu vực. Tiêu chuẩn kế thừa các thông số cơ bản nhưng chuẩn hóa chặt chẽ hơn về kiểm định.

6.3. Tiêu chuẩn ISO 4161:2012-09

Ở phạm vi toàn cầu, tiêu chuẩn quốc tế hiện hành tương ứng là ISO 4161:2012-09. Tiêu chuẩn này quy định về Hexagon nuts with flange, style 2, coarse thread cấp sản phẩm A. Tiêu chuẩn áp dụng cho các dòng đai ốc mặt bích ren bước thô từ kích cỡ M5 đến M20.

Người mua cần lưu ý rằng ba tiêu chuẩn trên có thể có sự chênh lệch nhỏ về dung sai. Không nên khẳng định DIN 6923, DIN EN 1661 và ISO 4161 hoàn toàn giống nhau trong mọi chi tiết. Khi đặt hàng cho các dự án lớn, cần xác nhận đúng mã tiêu chuẩn bản vẽ yêu cầu.

7. Quy cách đai ốc liền long đen

7.1. Đường kính ren

Đường kính ren danh nghĩa của đai ốc mặt bích trải dài từ kích cỡ M4 đến M20. Kích thước ren được gia công đồng bộ để ăn khớp hoàn hảo với thân bu lông tương ứng. Các quy cách thông dụng nhất trong lắp ráp khung nhôm và cơ khí là M6, M8 và M10.

7.2. Bước ren

Sản phẩm đai ốc DIN 6923 thông dụng chủ yếu sử dụng bước ren thô tiêu chuẩn hệ mét. Ví dụ, ren M6 có bước ren 1.0 mm, ren M8 có bước ren 1.25 mm và M10 là 1.5 mm. Bước ren thô giúp thao tác vặn siết nhanh chóng và hạn chế rủi ro kẹt ren ngoài công trường.

7.3. Chiều cao đai ốc

Chiều cao tổng thể m bao gồm chiều cao thân lục giác cộng với độ dày của mặt bích đáy. Thông số này quyết định số lượng bước ren ăn khớp an toàn với trục ren của bu lông. Chiều cao của DIN 6923 thường lớn hơn một chút so với chiều dày đai ốc tiêu chuẩn DIN 934.

7.4. Kích thước đối diện hai mặt

Kích thước giác s là khoảng cách giữa hai mặt phẳng song song đối diện trên thân đai ốc. Thông số này là căn cứ để thợ thi công chuẩn bị dụng cụ cờ lê hoặc đầu tuýp phù hợp. Kích thước giác vặn của đai ốc mặt bích tuân thủ nghiêm ngặt quy chuẩn của từng cỡ ren.

7.5. Đường kính mặt bích

Đường kính mặt bích dc là kích thước hình học quan trọng nhất tạo nên đặc trưng sản phẩm. Thông số dc thể hiện độ xòe rộng của phần đĩa đáy tích hợp liền khối bên dưới. Đường kính bích phải đủ lớn để che phủ miệng lỗ và tạo diện tích tiếp xúc tỳ đè vững chắc.

7.6. Chiều dày mặt bích

Chiều dày vành bích c được tính từ mặt đáy tiếp xúc lên đến chân của thân lục giác. Phần vành này phải có độ dày vừa đủ để không bị cong vênh khi chịu lực nén siết chặt. Độ dày vành bích được dập vuốt côn mềm mại nhằm tối ưu hóa sự phân bổ ứng suất cơ học.

8. Vật liệu của đai ốc liền long đen inox

8.1. Đai ốc mặt bích Inox 201

Inox 201 là lựa chọn kinh tế có độ bền cơ học cao trong hệ thống thép không gỉ. Nhờ hàm lượng mangan cao, chi tiết có khả năng chịu lực nén siết tương đối ổn định. Tuy nhiên, hàm lượng niken thấp khiến khả năng chống oxy hóa của mác thép này ở mức cơ bản.

Sản phẩm phù hợp cho các mối ghép bên trong nhà xưởng khô ráo hoặc thiết bị văn phòng. Người dùng không nên sử dụng đai ốc inox 201 cho các vị trí ngoài trời có độ ẩm cao. Khi tiếp xúc lâu ngày với nước mưa, bề mặt inox 201 có thể xuất hiện các vết ố vàng.

8.2. Đai ốc mặt bích Inox 304

Inox 304 là mác thép không gỉ Austenitic được sử dụng phổ biến nhất trên thị trường hiện nay. Thành phần chứa crom và niken tiêu chuẩn mang lại khả năng chống oxy hóa tự nhiên rất tốt. Mối ghép duy trì bề mặt sáng bóng, không bị rỉ sét khi làm việc ngoài trời đô thị.

Chi tiết đáp ứng tốt các yêu cầu lắp đặt cho khung pin mặt trời, giá đỡ cơ điện và máy móc. Bề mặt inox nhẵn bóng giúp việc vặn siết trên thân ren diễn ra rất trơn tru. Đây là giải pháp vật liệu cân bằng giữa độ bền hóa học và chi phí đầu tư công trình.

8.3. Đai ốc mặt bích Inox 316

Inox 316 được bổ sung thêm nguyên tố molypden giúp nâng cao khả năng kháng ăn mòn cục bộ. Mác thép này chống chịu vượt trội trước sự xâm thực của hơi muối biển và các hóa chất nhẹ. Chi tiết là lựa chọn hàng đầu cho các công trình ven biển, giàn khoan dầu khí và cảng biển.

Môi trường axit hữu cơ trong các nhà máy chế biến thực phẩm cũng không làm ảnh hưởng bề mặt vít 316. Mối ghép duy trì độ bền liên kết an toàn dài lâu mà không bị biến màu hay phá hủy. Tuy nhiên, inox 316 vẫn có thể bị ăn mòn trong môi trường axit đậm đặc nhiệt độ cao.

8.4. Lựa chọn vật liệu theo môi trường

Việc lựa chọn mác inox phải căn cứ trực tiếp vào độ ăn mòn của môi trường lắp đặt thực tế. Khách hàng nên chọn Inox 201 cho các ứng dụng trong nhà khô ráo để tối ưu hóa ngân sách dự án. Chỉ định Inox 304 cho môi trường ngoài trời thông thường, công trình công cộng hoặc thiết bị dân dụng.

Lựa chọn Inox 316 cho các môi trường hơi mặn ven biển, giàn khoan hoặc tiếp xúc hóa chất tẩy rửa. Không nên mặc định inox 316 luôn phù hợp cho mọi hóa chất đậm đặc mà cần tra cứu tài liệu. Sự đầu tư chuẩn xác về vật liệu ngay từ đầu giúp bảo vệ kết cấu vận hành bền bỉ lâu dài.

9. Ứng dụng của đai ốc liền long đen inox

9.1. Liên kết cơ khí chính xác

Trong các cụm chi tiết cơ khí, đai ốc mặt bích được dùng để cố định nắp hộp và vỏ máy. Mặt bích rộng giúp dàn đều lực ép, giữ cho các gioăng làm kín không bị biến dạng cục bộ. Mối ghép ren duy trì độ kín khít và ngăn chặn sự rò rỉ dầu mỡ bôi trơn ra bên ngoài.

Chi tiết cũng xuất hiện phổ biến trong ngành sản xuất ô tô, xe máy và phương tiện vận tải. Khả năng chịu rung động tốt của mặt bích giúp các mối ghép khung gầm hoạt động an toàn. Thao tác lắp ráp nhanh chóng bằng súng siết lực giúp tăng năng suất dây chuyền sản xuất xuất xưởng.

9.2. Máy móc và thiết bị công nghiệp

Trên các hệ thống máy chế biến thực phẩm, đai ốc mặt bích inox giữ vai trò liên kết chủ đạo. Bề mặt inox nhẵn bóng không bám dính cặn bẩn và rất dễ lau chùi vệ sinh công nghiệp. Mối nối đáp ứng các tiêu chuẩn an toàn vệ sinh khắt khe trong môi trường chế biến phòng sạch.

Trong ngành dệt may và đóng gói, chi tiết dùng để cố định chân đế động cơ và gối đỡ vòng bi. Lực siết phân bố đều bảo vệ chân đế kim loại không bị nứt vỡ dưới tải trọng rung động. Độ bền cơ học cao giúp máy móc vận hành liên tục mà không lo hiện tượng lỏng khớp liên kết.

9.3. Kết cấu kim loại và giá đỡ nhôm kính

Đai ốc liền long đen là phụ kiện không thể thiếu trong lắp ráp hệ khung nhôm định hình. Chi tiết kết hợp cùng bu lông chữ T để cố định các thanh giằng và ke góc nhôm kỹ thuật. Mặt bích rộng tỳ chặt lên rãnh nhôm, tạo liên kết vuông góc vững chắc mà không làm móp nhôm.

Trong ngành năng lượng tái tạo, sản phẩm dùng để siết kẹp giữ tấm pin năng lượng mặt trời. Vật liệu inox 304 chống chọi tốt với nắng mưa thời tiết ngoài trời trong nhiều thập kỷ. Mối liên kết bảo vệ các tấm pin đắt tiền đứng vững trước áp lực gió bão khắc nghiệt.

9.4. Thiết bị và phụ kiện inox dân dụng

Sản phẩm còn được ứng dụng rộng rãi trong các thiết bị gia dụng như bình nước nóng, máy lọc nước. Mối ghép ren sáng sạch mang lại vẻ ngoài thẩm mỹ và hiện đại cho các sản phẩm cơ điện. Khả năng chống oxy hóa bảo vệ thiết bị không bị rỉ sét làm ố vàng bề mặt sơn tĩnh điện.

Trong ngành xử lý nước, đai ốc mặt bích dùng để liên kết các mặt bích đường ống dẫn nước sạch. Cùng với bu lông inox, đai ốc tạo lực kẹp ép chặt gioăng cao su chống rò rỉ đường ống. Mối ghép ren bền bỉ giúp việc bảo trì, thay thế đoạn ống sau này diễn ra rất thuận lợi.

10. Khi nào nên sử dụng đai ốc liền long đen?

Việc lựa chọn đai ốc mặt bích cần dựa trên các yêu cầu kỹ thuật cụ thể của từng mối ghép. Dưới đây là những trường hợp nên ưu tiên sử dụng dòng đai ốc tích hợp này:

Đầu tiên là khi mối ghép liên kết trên các tấm vật liệu mỏng hoặc kim loại có độ cứng thấp. Mặt bích rộng giúp phân tán áp lực nén, tránh làm móp méo phôi nhôm, tôn mỏng hay tấm nhựa. Chi tiết bảo vệ bề mặt tiếp xúc không bị lún nứt khi tăng dần lực mô-men siết.

Trường hợp thứ hai là khi lỗ khoan trên phôi có kích thước lớn hoặc bị lệch tâm nhẹ. Đường kính mặt bích rộng sẽ che phủ trọn vẹn miệng lỗ, tạo điểm tỳ đè vững chắc cho bu lông. Mối ghép duy trì khả năng kẹp chặt an toàn mà không cần tìm kiếm vòng đệm quá khổ.

Ngoài ra, sản phẩm là lựa chọn tối ưu cho các dây chuyền lắp ráp yêu cầu tốc độ thao tác nhanh. Việc giảm bớt một chi tiết vòng đệm rời giúp công nhân thao tác bằng một tay rất dễ dàng. Năng suất lao động tăng lên đáng kể trong khi nguy cơ thất lạc linh kiện được loại bỏ.

11. Đai ốc liền long đen có thay được long đen rời không?

Nhiều người dùng thường băn khoăn liệu đai ốc mặt bích có thể thay thế hoàn toàn long đen rời. Vấn đề kỹ thuật này cần được xem xét một cách khách quan dựa trên bản vẽ thiết kế:

Về mặt diện tích tỳ đè, mặt bích tích hợp hoàn toàn có thể thay thế cho vòng đệm phẳng thông thường. Đĩa bích giúp phân bổ lực ép tương đương, thậm chí có độ đồng tâm cao hơn vòng đệm rời. Trong đa số các kết cấu khung dầm và vỏ máy, việc bỏ vòng đệm phẳng là hoàn toàn khả thi.

Tuy nhiên, mặt bích đai ốc không thể thay thế cho các loại vòng đệm vênh đàn hồi chống tự tháo. Khi mối ghép làm việc trong môi trường rung động cực mạnh, vòng đệm vênh vẫn có vai trò riêng. Mặt bích dạng phẳng thông thường không tạo ra lực đàn hồi chống nới lỏng như long đen vênh.

Bên cạnh đó, nếu bề mặt phôi quá nhạy cảm với vết xước quay, vòng đệm rời vẫn được ưu tiên. Vòng đệm rời đứng yên khi siết ốc, giúp bảo vệ lớp mạ bề mặt phôi không bị cọ xát xoay tròn. Do đó, việc có dùng thêm long đen hay không phải dựa trên tính toán kỹ thuật cụ thể.

12. Cách chọn đai ốc liền long đen DIN 6923

12.1. Chọn đường kính ren

Đường kính ren danh nghĩa M phải trùng khớp hoàn toàn với đường kính thân bu lông lắp ghép. Người mua cần tính toán tải trọng làm việc của kết cấu để chọn kích thước ren đủ khả năng chịu lực. Chọn đúng kích cỡ ren giúp mối nối làm việc an toàn trong giới hạn đàn hồi của vật liệu.

12.2. Chọn bước ren

Người mua cần chọn đúng bước ren thô tiêu chuẩn tương ứng với đường kính ren danh nghĩa đã chọn. Bước ren của đai ốc bắt buộc phải ăn khớp trơn tru với bước ren của bu lông đi kèm. Việc chọn sai bước ren sẽ khiến đai ốc bị kẹt cứng ngay từ những vòng vặn đầu tiên.

12.3. Kiểm tra chiều cao

Cần kiểm tra chiều cao tổng thể m của đai ốc để đảm bảo phù hợp với không gian lắp đặt. Chiều cao đai ốc phải ăn khớp đủ số bước ren cần thiết trên đầu bu lông nhô ra ngoài. Tránh để thân bu lông quá ngắn khiến số bước ren ngậm không đủ khả năng chịu lực kéo.

12.4. Kiểm tra kích thước mặt bích

Người thiết kế cần đo đạc đường kính mặt bích dc để đảm bảo không bị cấn vào các gờ vách lân cận. Mặt bích phải có đủ khoảng trống tiếp xúc phẳng phiu mà không bị kênh nghiêng mép đĩa. Sự ăn khớp kích thước này đảm bảo toàn bộ mặt đáy bích tỳ sát lên bề mặt phôi kẹp.

12.5. Chọn vật liệu inox

Môi trường sử dụng quyết định trực tiếp tới tuổi thọ chống rỉ sét của đai ốc trong thực tế. Chọn mác Inox 201 cho môi trường trong nhà khô ráo hoặc ngoài trời đô thị để tiết kiệm chi phí. Chỉ định mác Inox 304 cho môi trường công nghiệp nhẹ hoặc các hệ thống khung nhôm pin mặt trời.

Lựa chọn mác Inox 316 cho môi trường hơi mặn ven biển, giàn khoan hoặc tiếp xúc hóa chất tẩy rửa. Sự đầu tư chuẩn xác về vật liệu ngay từ đầu giúp tránh được chi phí sửa chữa thay thế về sau. Cần yêu cầu chứng chỉ kiểm định vật liệu CO/CQ khi mua hàng cho các dự án lớn.

12.6. Kiểm tra tiêu chuẩn

Khách hàng cần xác nhận mã tiêu chuẩn sản xuất mà bản vẽ hoặc chủ đầu tư yêu cầu cụ thể. Cần phân biệt rõ giữa tiêu chuẩn thương mại cũ DIN 6923 và tiêu chuẩn hiện hành ISO 4161. Việc nắm rõ tiêu chuẩn giúp đảm bảo tính đồng bộ kỹ thuật và nghiệm thu công trình thuận lợi.

12.7. Kiểm tra sản phẩm thực tế

Khách hàng cần yêu cầu đơn vị cung ứng cung cấp mẫu thực tế để kiểm tra độ nhẵn bóng và ren trong. Kiểm tra mặt đáy bích là dạng trơn nhẵn hay có răng khía gờ nổi theo đúng nhu cầu sử dụng. Sự kiểm tra chu đáo trước khi nhập hàng số lượng lớn giúp loại trừ rủi ro sai lệch quy cách.

13. Hướng dẫn lắp đặt

Quy trình thi công đai ốc liền long đen đòi hỏi sự chuẩn xác để bảo đảm mối ghép đạt độ kẹp tối ưu. Dưới đây là các bước thao tác kỹ thuật chuẩn mực khi tiến hành lắp ráp cơ khí:

Kiểm tra độ sạch của ren bu lông và lòng ren trong của đai ốc mặt bích trước khi lắp.
Đối chiếu đường kính ren và bước ren đảm bảo hai chi tiết ăn khớp trơn tru với nhau.
Đưa đai ốc vào đầu ren bu lông và dùng tay vặn nhẹ nhàng hai đến ba vòng đầu tiên.
Đặt dụng cụ cờ lê hoặc đầu tuýp ôm khít kích thước giác s của phần thân lục giác.
Tác động lực siết đều tay theo chiều kim đồng hồ cho đến khi mặt bích áp sát bề mặt phôi.
Siết lực đạt mức mô-men xoắn yêu cầu theo chỉ định của bản vẽ thiết kế kỹ thuật.
Quan sát kiểm tra lại mặt bích đảm bảo tiếp xúc phẳng phiu, không bị kênh lệch mép đĩa.

Người thợ nên vặn siết với tốc độ vừa phải, tránh dùng máy siết công suất quá cao gây cháy ren. Thao tác thẳng trục giúp ren kim loại ăn khớp êm ái và bảo vệ bề mặt chi tiết phôi kẹp.

14. Các lỗi thường gặp

14.1. Nhầm với đai ốc DIN 934

Nhiều người mua nhầm lẫn giữa đai ốc mặt bích và đai ốc tiêu chuẩn DIN 934 khi đặt hàng. Sử dụng DIN 934 tại vị trí lỗ khoan lớn mà không có long đen sẽ làm đai ốc bị lún tụt vào lỗ. Cần chỉ định rõ ràng yêu cầu đai ốc có mặt bích liền khi làm việc với nhà cung cấp.

14.2. Nhầm mặt bích liền với long đen rời

Nhiều người lầm tưởng mặt bích của đai ốc là một chiếc long đen rời được ép dính vào thân. Về mặt kỹ thuật, đây là một khối kim loại đúc dập nguyên khối thống nhất và hoàn toàn không thể tách rời. Việc hiểu sai cấu tạo có thể dẫn đến việc cố tình cạy tách làm hỏng chi tiết.

14.3. Chọn sai đường kính ren

Chọn sai kích cỡ ren danh nghĩa khiến đai ốc không thể lắp vừa vào thân bu lông chờ sẵn. Việc ép ren sai kích cỡ sẽ làm phá hủy toàn bộ đường ren kim loại của cả hai chi tiết. Khắc phục bằng cách dùng thước cặp kiểm tra chính xác đường kính ren bu lông trước khi mua hàng.

14.4. Chọn sai bước ren

Lắp lẫn giữa ren thô và ren mịn là lỗi kỹ thuật phổ biến làm kẹt cứng mối ghép cơ khí. Khi vặn thấy nặng tay bất thường ngay từ những vòng đầu, người thợ phải dừng lại kiểm tra ngay. Không cố dùng cờ lê siết cưỡng bức vì sẽ làm cháy ren và đứt gãy thân bu lông.

14.5. Chọn sai kích thước mặt bích

Chọn đai ốc có đường kính mặt bích quá lớn khiến vành đĩa bị cấn vào các góc cạnh xung quanh. Khi bị cấn mép, mặt đáy không thể ép phẳng xuống phôi, làm mối ghép bị nghiêng lệch trục ren. Cần đo đạc khoảng không gian xung quanh lỗ khoan trước khi quyết định kích cỡ bích.

14.6. Chọn sai vật liệu

Sử dụng đai ốc inox 201 cho môi trường ven biển ẩm mặn sẽ khiến chi tiết bị rỉ sét nhanh chóng. Rỉ sét làm ố bẩn công trình và làm suy giảm khả năng chịu lực liên kết của mối nối. Cần lựa chọn đúng mác Inox 304 hoặc Inox 316 dựa trên mức độ ăn mòn của môi trường thực tế.

14.7. Nhầm DIN 6923 với tiêu chuẩn hiện hành

Không phân biệt sự thay đổi tiêu chuẩn giữa DIN 6923 cũ và ISO 4161 mới dễ dẫn đến sai lệch hồ sơ. Một số dự án yêu cầu khắt khe về chứng chỉ tiêu chuẩn xuất xưởng có thể từ chối nghiệm thu mã cũ. Người phụ trách vật tư cần trao đổi kỹ với bộ phận kỹ thuật để đặt đúng mã chuẩn.

14.8. Tự áp dụng mô-men siết từ sản phẩm khác

Mỗi cấp bền và vật liệu đai ốc có giới hạn chịu lực mô-men xoắn hoàn toàn khác biệt nhau. Áp dụng bảng lực siết của bu lông cường độ cao cho đai ốc inox sẽ làm đứt gãy ren ngay lập tức. Cần tra cứu bảng mô-men khuyến nghị tương ứng với từng mác vật liệu và đường kính ren.

15. Bảo quản đai ốc liền long đen inox

Bảo quản đúng kỹ thuật giúp giữ nguyên chất lượng bề mặt và độ chuẩn xác của bước ren trước khi sử dụng. Đai ốc cần được đóng gói trong hộp hoặc khay nhựa có dán nhãn ghi rõ quy cách kích thước. Cần phân tách riêng biệt giữa khu vực để đai ốc Inox 201, Inox 304 và Inox 316 trong kho.

Tránh để các đai ốc va đập mạnh làm móp méo vành mặt bích hoặc làm nứt rạn sườn ren trong. Hộp chứa hàng nên được đậy kín để ngăn ngừa bụi bẩn và phoi sắt bám vào lòng bước ren. Khu vực kho lưu trữ phải đảm bảo khô ráo, thông thoáng và cách ly với hóa chất axit bay hơi.

Nên đặt các thùng hàng trên giá kệ cao ráo, tránh tiếp xúc trực tiếp với nền sàn ẩm ướt. Môi trường lưu kho sạch sẽ giúp duy trì độ sáng bóng tự nhiên của thép không gỉ trước khi lắp ráp. Việc kiểm tra định kỳ tình trạng bao bì đóng gói giúp bảo quản vật tư luôn ở trạng thái tốt nhất.

16. FAQ – Câu hỏi thường gặp

16.1. Đai ốc liền long đen DIN 6923 là gì?

Đây là chi tiết đai ốc lục giác bằng kim loại có phần đĩa mặt bích xòe rộng được đúc liền ở đáy.

16.2. DIN 6923 là tiêu chuẩn gì?

DIN 6923 là tiêu chuẩn công nghiệp Đức quy định kích thước hình học cho đai ốc lục giác có mặt bích.

16.3. DIN 6923 còn là tiêu chuẩn hiện hành không?

Không, tiêu chuẩn DIN 6923 hiện đã bị rút bỏ và được thay thế bằng các tiêu chuẩn DIN EN 1661 và ISO 4161.

16.4. DIN EN 1661 có liên quan gì đến DIN 6923?

DIN EN 1661 là tiêu chuẩn châu Âu chính thức thay thế trực tiếp cho DIN 6923 trong hệ thống chuẩn của Đức.

16.5. ISO 4161 là tiêu chuẩn gì?

ISO 4161 là tiêu chuẩn quốc tế hiện hành quy định về đai ốc lục giác có mặt bích ren bước thô style 2.

16.6. Đai ốc DIN 6923 khác DIN 934 như thế nào?

DIN 6923 có thêm phần mặt bích liền ở đáy giúp tăng diện tích tỳ đè; DIN 934 là đai ốc phẳng thông thường.

16.7. Mặt bích của đai ốc có phải long đen rời không?

Không, mặt bích là một bộ phận liền khối với thân đai ốc, hoàn toàn không phải chi tiết rời ghép lại.

16.8. Đai ốc liền long đen có cần dùng thêm long đen không?

Thông thường không cần dùng thêm long đen phẳng; tuy nhiên mối ghép rung lắc mạnh vẫn có thể cần đệm đàn hồi.

16.9. Đai ốc inox 304 và inox 316 khác nhau thế nào?

Inox 316 có bổ sung thêm Molypden giúp chống ăn mòn trong môi trường muối biển và hóa chất tốt hơn so với Inox 304.

16.10. Làm sao chọn đúng đường kính đai ốc?

Đo đường kính ngoài của thân ren bu lông bằng thước cặp để chọn kích cỡ ren M của đai ốc tương ứng.

16.11. Làm sao chọn đúng bước ren?

Dùng dưỡng đo bước ren chuyên dụng hoặc tra cứu bảng bước ren thô tiêu chuẩn hệ mét tương ứng từng size ren.

16.12. Đai ốc mặt bích có thể dùng cho mọi bu lông không?

Chỉ dùng được cho các bu lông có cùng đường kính danh nghĩa, cùng bước ren và không bị cấn vướng mặt bích.

16.13. Có thể dùng DIN 6923 thay cho DIN 934 không?

Có thể thay thế hoàn toàn nếu vị trí liên kết có đủ không gian tiếp xúc cho phần đĩa mặt bích xòe rộng.

17. Kết luận

Đai ốc liền long đen DIN 6923 là chi tiết cơ khí quan trọng giúp nâng cao chất lượng và độ an toàn liên kết. Thiết kế tích hợp mặt bích rộng bản giúp phân tán áp lực nén và bảo vệ bề mặt tấm phôi kẹp hiệu quả.

Người thiết kế và thợ thi công cần nắm rõ các tiêu chuẩn chuyển đổi từ DIN sang ISO để lựa chọn chuẩn xác. Việc chọn đúng mác vật liệu và tuân thủ quy trình siết lực sẽ giúp toàn bộ công trình vận hành an toàn và bền bỉ lâu dài.

18. Chú ý khi chọn đai ốc liền long đen DIN 6923

Khi lựa chọn và sử dụng đai ốc liền long đen, khách hàng cần kiểm tra kỹ lưỡng các tiêu chí kỹ thuật thực tế. Tránh việc chỉ lựa chọn sản phẩm dựa trên tên gọi thương mại chung chung mà bỏ qua các thông số cốt lõi:

Kiểm tra chính xác đường kính ren danh nghĩa M và bước ren tương thích với thân bu lông ngoài lắp ghép.
Kiểm tra chiều cao đai ốc và kích thước đối diện hai mặt s để chọn dụng cụ cờ lê thao tác vừa vặn.
Đo đạc đường kính mặt bích dc đảm bảo có đủ không gian tiếp xúc phẳng phiu mà không bị kích cấn góc vách.
Xác nhận đúng mác vật liệu thép carbon hoặc inox (201, 304, 316) dựa trên điều kiện môi trường làm việc thực tế.
Hiểu rõ DIN 6923 là tiêu chuẩn đã rút bỏ; khi dự án yêu cầu chuẩn hiện hành cần đối chiếu DIN EN 1661 hoặc ISO 4161.
Không tự coi các tiêu chuẩn hoàn toàn giống nhau; cần kiểm tra tiêu chuẩn mà bản vẽ hoặc khách hàng yêu cầu cụ thể.
Không nhầm lẫn mặt bích liền với long đen rời; mặt bích là một thể thống nhất không thể tháo rời khỏi thân đai ốc.
Không tự ý suy diễn tải trọng kéo đứt hay mô-men siết; catalogue và mẫu sản phẩm thực tế là căn cứ chuẩn xác nhất.

19. Liên hệ mua Đai ốc liền long đen DIN 6923

Cơ Khí Việt Hàn cung cấp và tư vấn các loại đai ốc inox, êcu inox, bu lông inox và phụ kiện ren theo quy cách thực tế.

✅ Cung cấp đai ốc liền long đen inox theo kích thước và vật liệu thực tế.
✅ Tư vấn lựa chọn đường kính, bước ren, kích thước mặt bích và vật liệu phù hợp.
✅ Hỗ trợ thông tin kỹ thuật và quy cách sản phẩm theo nhu cầu sử dụng.

📍 Địa chỉ: 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, Hoàng Mai, Hà Nội

📞 Hotline/Zalo: 0979293644

🌐 Website: https://cokhiviethan.com.vn

✉️ Email: cokhiviethan.hanoi@gmail.com / bulongviethan@gmail.com
