Trong ngành gia công kim loại tấm, việc tạo điểm ren cố định là yêu cầu rất phổ biến. Đai ốc hàn 4 chân DIN 928 là chi tiết cơ khí được thiết kế chuyên biệt cho mục đích này. Sản phẩm giúp tạo ra lỗ ren chịu lực chắc chắn trên các tấm thép mỏng.
Khác với đai ốc thông thường, chi tiết này được gắn cố định vào bề mặt phôi bằng phương pháp hàn. Bốn chân vấu ở các góc giúp định vị và tạo điểm tiếp xúc điện trở. Bài viết dưới đây cung cấp thông tin kỹ thuật về cấu tạo, tiêu chuẩn và lưu ý thi công.
—
1. Đai ốc hàn 4 chân DIN 928 là gì?

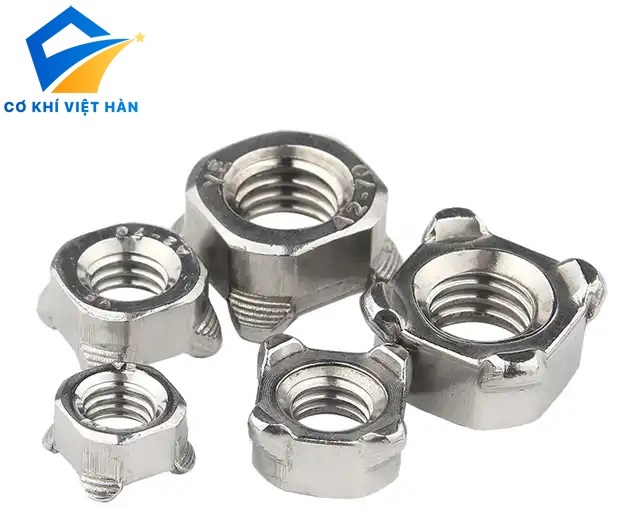

Đai ốc hàn 4 chân DIN 928 là dòng đai ốc có dạng thân vuông đặc trưng. Mặt dưới của đai ốc được bố trí bốn vấu hàn nhô ra ở bốn góc. Trong kỹ thuật cơ khí, sản phẩm còn được gọi là tán hàn vuông 4 chân hoặc square weld nut.
Chi tiết này được gắn cố định vĩnh viễn lên tấm kim loại thông qua mối hàn tiếp xúc. Sau khi hàn xong, phần ren trong đóng vai trò làm điểm bắt bu lông vững chắc. Cấu tạo này rất hữu ích cho các vị trí hộp kín hoặc nơi không thể luồn cờ lê vào mặt sau.
—
2. Cấu tạo của đai ốc hàn DIN 928
Cấu tạo của đai ốc DIN 928 gồm hai phần chính gắn liền thành một khối kim loại đồng nhất. Mỗi bộ phận đảm nhận một vai trò cụ thể trong quá trình lắp ráp và chịu lực.
2.1. Thân đai ốc vuông
Thân đai ốc có hình khối vuông vức với bốn cạnh phẳng đều nhau. Thiết kế vuông giúp chi tiết có bề mặt tiếp xúc ổn định và dễ định vị trong các đồ gá hàn. Trung tâm thân được gia công lỗ ren hệ mét tiêu chuẩn để ăn khớp với bu lông tương ứng.
2.2. Bốn chân vấu hàn
Bốn chân hàn được dập nhô cao nhẹ ở bốn góc dưới mặt đáy của đai ốc. Các chân này có tiết diện nhỏ, đóng vai trò là điểm tiếp xúc nhiệt trong quá trình hàn điện trở. Thiết kế vấu nhô giúp nhiệt lượng tập trung làm nóng chảy điểm hàn mà không ảnh hưởng đến ren bên trong.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
—
3. Nguyên lý và cách cố định đai ốc DIN 928
Đai ốc DIN 928 thường được cố định vào tấm kim loại bằng phương pháp hàn tiếp xúc điện trở. Tấm kim loại được đục sẵn một lỗ thoát bu lông có kích thước phù hợp với lòng ren.
Đai ốc được đặt lên tấm phôi sao cho lỗ ren thẳng hàng với lỗ khoét. Điện cực của máy hàn ép chặt thân đai ốc xuống bề mặt tấm kim loại. Khi dòng điện chạy qua, điện trở tại bốn chân vấu sẽ sinh nhiệt rất nhanh.
Bốn chân vấu kim loại nóng chảy và hòa nhập vào bề mặt tấm phôi dưới lực nén. Khi ngắt dòng điện, mối hàn nguội đi và tạo thành liên kết cứng vững. Phần thân đai ốc giờ đây trở thành một khối thống nhất với tấm phôi cơ sở.
—
4. Tiêu chuẩn DIN 928
DIN 928 là tiêu chuẩn công nghiệp do Viện Tiêu chuẩn Đức ban hành cho dòng đai ốc hàn thân vuông. Tiêu chuẩn này quy định cụ thể về kích thước hình học, chiều cao đai ốc và kích thước chân vấu hàn.
Cần phân biệt rõ ràng giữa tiêu chuẩn DIN 928 và tiêu chuẩn DIN 929. Tiêu chuẩn DIN 928 áp dụng cho đai ốc hàn thân vuông có bốn chân vấu. Trong khi đó, DIN 929 là tiêu chuẩn dành cho đai ốc hàn thân lục giác với ba vấu hàn.
Ngoài ra, tiêu chuẩn DIN 928 chỉ quy định về quy cách hình học và kích thước chế tạo. Tiêu chuẩn này không tự động đồng nghĩa với một loại mác thép hay cấp bền nhất định. Người mua cần xem xét riêng thông số vật liệu dựa theo yêu cầu của từng dự án.
—
5. Kích thước đai ốc hàn DIN 928
Kích thước của đai ốc hàn DIN 928 được phân loại dựa theo đường kính ren trong danh định. Các kích thước ren hệ mét thông dụng thường gặp gồm M4, M5, M6, M8, M10, M12 và M16.
Mỗi cỡ ren sẽ đi kèm với độ dày thân, độ rộng cạnh vuông và chiều cao chân vấu tương ứng. Việc chọn đúng kích thước giúp đảm bảo khoảng cách gá hàn trên tấm phôi kim loại.
| Thông số kỹ thuật | Ý nghĩa trong quá trình gia công hàn |
|---|---|
| Đường kính ren trong (d) | Xác định kích cỡ bu lông hoặc vít ăn khớp (M4 đến M16) |
| Kích thước cạnh vuông (s) | Quyết định kích thước đồ gá và diện tích bao phủ bề mặt |
| Chiều cao thân đai ốc (m) | Xác định chiều dài đoạn ren tiếp xúc chịu lực kéo siết |
| Chiều cao chân vấu hàn (h) | Tạo khoảng cách tiếp xúc điện trở trước khi bị nung chảy |
Các thông số kích thước cụ thể và dung sai chi tiết cần được tra cứu theo catalogue của nhà sản xuất. Điều này giúp đảm bảo sự đồng bộ với thiết bị đồ gá hàn tự động tại nhà xưởng.
—
6. Vật liệu của đai ốc hàn DIN 928
Vật liệu chế tạo đai ốc hàn cần có tính hàn tốt để đảm bảo độ bền của mối liên kết. Sản phẩm trên thị trường thường được sản xuất từ hai nhóm vật liệu kim loại chính.
Thép carbon thấp là vật liệu phổ biến nhất vì dễ hàn dính vào các tấm thép thông thường. Bề mặt của đai ốc hàn thép thường để mộc không mạ hoặc phủ lớp dầu nhẹ. Lớp mạ kim loại có thể làm giảm chất lượng và độ ngấu của mối hàn tiếp xúc.
Thép không gỉ (inox) cũng được sử dụng cho các môi trường đòi hỏi khả năng chống ăn mòn cao. Tùy theo đơn đặt hàng, đai ốc có thể làm từ inox 201, inox 304 hoặc inox 316. Cần đối chiếu chứng chỉ xuất xưởng để xác định chính xác mác inox của sản phẩm.
—
7. Ứng dụng của đai ốc hàn 4 chân
Nhờ khả năng tạo điểm ren chắc chắn trên tấm kim loại mỏng, đai ốc DIN 928 có tính ứng dụng rất cao. Chi tiết này xuất hiện phổ biến trong nhiều dây chuyền sản xuất cơ khí:
- Ngành sản xuất ô tô xe máy: Hàn cố định vào khung gầm, sàn xe và các tấm ốp thân vỏ.
- Gia công tủ bảng điện: Tạo điểm bắt ốc cho giá đỡ thanh cái, tấm che và vách ngăn tôn.
- Thiết bị gia dụng: Lắp đặt khung vỏ máy giặt, tủ lạnh, lò nướng và máy điều hòa.
- Chế tạo nội thất kim loại: Ứng dụng trong khung bàn ghế kim loại tấm và hệ thống tủ sắt văn phòng.
—
8. Cách lựa chọn đai ốc hàn DIN 928
Để liên kết đạt độ bền tối ưu, việc lựa chọn đai ốc hàn cần dựa trên các tiêu chí kỹ thuật cụ thể sau:
- Kích thước ren: Chọn cỡ ren M đồng bộ với bu lông dự kiến sử dụng trong mối ghép.
- Tương thích vật liệu: Chọn vật liệu đai ốc phù hợp với vật liệu của tấm kim loại cần hàn.
- Chiều dày tấm phôi: Tấm kim loại cần có độ dày đủ để chịu được nhiệt độ và lực ép hàn.
- Bề mặt chi tiết: Đảm bảo bề mặt phôi sạch sẽ, không có dầu mỡ hoặc lớp sơn cách điện.
—
9. Những lưu ý khi sử dụng đai ốc DIN 928
Quá trình hàn đai ốc đòi hỏi sự chính xác về định vị và điều chỉnh thông số máy hàn. Người thi công cần chú ý một số điểm kỹ thuật thực tế sau:
Cần căn chỉnh áp lực ép của điện cực ở mức vừa phải. Lực ép quá lớn có thể làm bẹp chân vấu trước khi kim loại đạt nhiệt độ nóng chảy. Ngược lại, lực ép quá yếu sẽ gây tóe lửa và làm mối hàn bị rỗ khí.
Không để xỉ hàn bắn vào bên trong lòng ren đai ốc. Xỉ hàn bám vào ren sẽ làm kẹt và hỏng bước ren của bu lông khi lắp siết sau này. Cần kiểm tra kỹ lỗ ren sau khi hoàn tất công đoạn hàn.
—
10. Câu hỏi thường gặp về đai ốc DIN 928 (FAQ)
10.1. Đai ốc DIN 928 khác gì đai ốc hàn DIN 929?
Đai ốc DIN 928 có thân hình vuông với bốn chân vấu hàn ở các góc. Đai ốc DIN 929 có thân hình lục giác sáu cạnh với ba vấu hàn ở mặt đáy.
10.2. Bốn chân dưới đáy đai ốc DIN 928 có tác dụng gì?
Bốn chân vấu đóng vai trò tập trung dòng điện và sinh nhiệt trong quá trình hàn tiếp xúc. Thiết kế này giúp các điểm hàn nóng chảy nhanh mà không làm biến dạng thân đai ốc.
10.3. Có thể dùng phương pháp hàn que thông thường cho đai ốc DIN 928 không?
Đai ốc DIN 928 được thiết kế tối ưu nhất cho máy hàn điểm tiếp xúc. Trong trường hợp cần thiết, thợ hàn vẫn có thể hàn đính xung quanh cạnh vuông bằng phương pháp hàn TIG hoặc MIG.
10.4. Đai ốc hàn DIN 928 có mạ kẽm sẵn không?
Đai ốc hàn thường để bề mặt kim loại mộc không mạ. Lớp mạ kẽm bên ngoài có thể gây cản trở dòng điện và sinh ra khói độc trong quá trình hàn tiếp xúc.
10.5. Làm sao để bảo vệ ren đai ốc không bị dính xỉ hàn?
Người thợ có thể sử dụng các chốt định vị bằng đồng hoặc gốm chịu nhiệt luồn vào lỗ ren khi hàn. Đồng và gốm ngăn chặn tia lửa bắn vào và không bị dính vào kim loại nóng chảy.
10.6. Đai ốc hàn 4 chân có những kích thước thông dụng nào?
Các kích thước phổ biến nhất bao gồm M4, M5, M6, M8, M10 và M12. Các kích thước này tương thích với đa số các dòng bu lông lắp ráp tấm mỏng hiện nay.
—
11. Kết luận
Đai ốc hàn 4 chân DIN 928 là giải pháp liên kết hiệu quả trong gia công kim loại tấm. Bốn vấu hàn chuyên dụng giúp quá trình hàn tiếp xúc diễn ra nhanh chóng và chuẩn xác.
Việc nắm vững cấu tạo, kích thước và lựa chọn đúng vật liệu sẽ đảm bảo chất lượng mối nối. Người dùng nên tham khảo catalogue kỹ thuật từ nhà cung cấp để đạt hiệu quả cao trong sản xuất.
