1. Tổng quan về đai ốc lục giác mỏng inox DIN 439B
1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

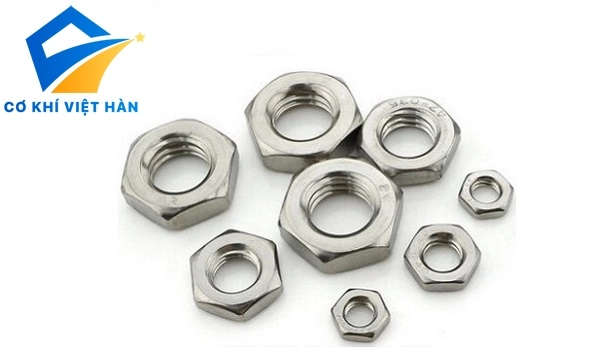

Đai ốc lục giác mỏng inox DIN 439B là chi tiết cơ khí có thân thấp. Sản phẩm có mặt ngoài hình lục giác và bên trong gia công ren. Trong thương mại, phụ kiện còn gọi là êcu lục giác mỏng inox hoặc đai ốc mỏng. Tên tiếng Anh thường gặp là Thin Hex Nut, Thin Hexagon Nut hoặc Jam Nut.
Ký hiệu Form B nhằm chỉ rõ đặc điểm đai ốc có vát cạnh ở hai mặt. Chiều cao thân đai ốc nhỏ hơn đáng kể so với dòng tiêu chuẩn. Chi tiết thường dùng cho các không gian lắp ghép bị giới hạn chiều cao.
1.2. Vai trò trong liên kết cơ khí và vị trí không gian hẹp
Trong các cụm máy mỏng, việc dùng đai ốc tiêu chuẩn rất dễ gây vướng. Chiều cao lớn của đai ốc thường làm nhô cao khỏi bề mặt khung. Đai ốc mỏng inox DIN 439B giải quyết triệt để bài toán hạn chế không gian này.
Ngoài ra, chi tiết còn được dùng làm đai ốc hãm trong bộ đai ốc kép. Khi khóa cùng đai ốc chính, nó giúp cản trở sự tự nới lỏng ren. Tuy nhiên, chiều cao mỏng làm giảm diện tích tiếp xúc của ren trong.
2. Cấu tạo, ký hiệu DIN 439-B và tiêu chuẩn ISO đối chiếu
2.1. Cấu tạo dạng Form B vát cạnh và nhận diện hình học

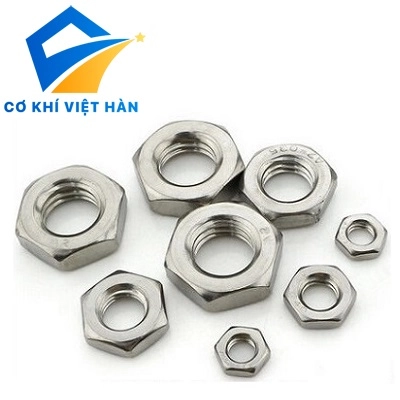

Đai ốc mỏng DIN 439-B có sáu mặt vát lục giác đều ở phần thân. Hai mặt đáy của đai ốc được gia công vát góc mép cẩn thận. Lỗ ren trong được tiện chuẩn xác theo các bước ren hệ mét thông dụng.
Dạng Form B khác với Form A ở đặc điểm vát cạnh mép ngoài mặt. Sự vát cạnh này giúp việc đưa cờ lê vào siết dễ dàng hơn. Người dùng cần đối chiếu bản vẽ hoặc catalogue để kiểm tra chi tiết này.
2.2. Tình trạng tiêu chuẩn DIN 439-B và các chuẩn ISO thay thế
Ký hiệu DIN 439-B thuộc hệ thống tiêu chuẩn kỹ thuật cũ của Đức. Hiện nay, các tiêu chuẩn quốc tế ISO đã thay thế cho mã DIN 439. Trong đó, tiêu chuẩn ISO 4035:2023 quy định đai ốc mỏng kiểu 0 ren thô. Tiêu chuẩn ISO 8675:2023 áp dụng cho các dòng đai ốc mỏng dùng ren bước mịn.
Không mặc định ISO 4035 hay ISO 8675 có kích thước hoàn toàn giống DIN 439B. Do đó, khi thay thế vật tư, thợ cơ khí phải kiểm tra lại chiều cao.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
3. Thông số kỹ thuật của đai ốc mỏng inox DIN 439B

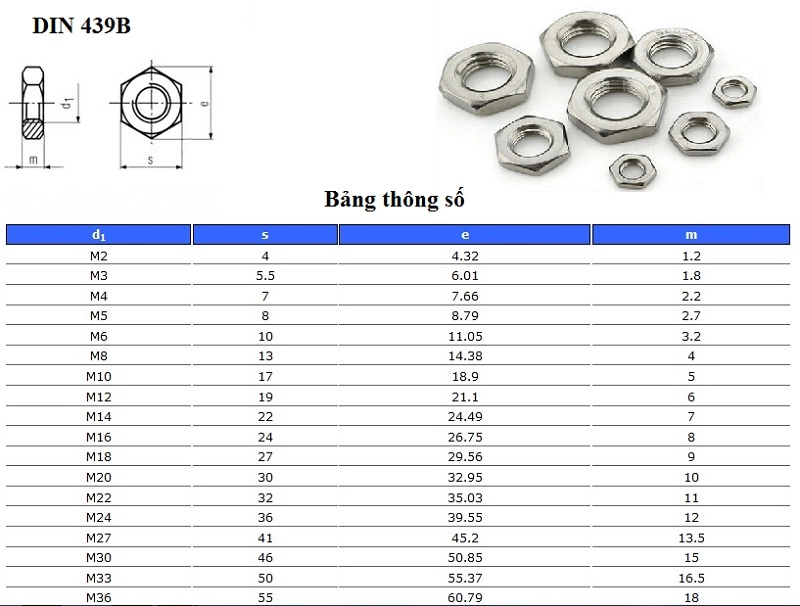

3.1. Bảng tóm tắt thông số kỹ thuật cơ bản
Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra:
| Hạng mục kỹ thuật | Quy cách và dữ liệu đối chiếu |
|---|---|
| Tên sản phẩm | Đai ốc lục giác mỏng inox DIN 439B / Êcu mỏng (Jam Nut). |
| Ký hiệu thương mại | DIN 439 Form B (vát cạnh mép) hoặc chuẩn đối chiếu ISO 4035 / ISO 8675. |
| Vật liệu chế tạo | Thép không gỉ inox 201, inox 304 hoặc inox 316 theo sản phẩm thực tế. |
| Thông số phần ren | Đường kính ren danh nghĩa (d) và bước ren (P) hệ mét thô hoặc mịn. |
| Kích thước hình học | Chiều rộng qua hai mặt phẳng (s) và chiều cao thân mỏng (m). |
| Đặc điểm vát cạnh | Vát mép cạnh ngoài dạng Form B giúp việc siết cờ lê thuận tiện. |
| Bề mặt hoàn thiện | Bề mặt inox sáng mờ tự nhiên, tẩy sạch dầu mỡ và ba via. |
| Cấp sản phẩm và cơ tính | Cấp sản phẩm A, B và cơ tính cần đối chiếu catalogue nhà sản xuất. |
3.2. Cách đọc quy cách và lưu ý chiều cao đai ốc
Khi kiểm tra thông số, cần phân biệt rõ đường kính ren với kích thước ngoài. Ký hiệu d là cỡ ren, còn s là chiều rộng qua hai mặt phẳng. Người mua không được nhầm lẫn giữa chiều cao đai ốc mỏng với đai ốc thường. Chiều cao m của đai ốc DIN 439B chỉ bằng khoảng một nửa so với DIN 934.
Do chiều cao mỏng, số lượng vòng ren ăn khớp thực tế sẽ ít hơn. Không tự lập bảng kích thước theo ISO rồi khẳng định là DIN 439-B. Mọi số liệu kỹ thuật phải dựa vào bản vẽ của đúng mã sản phẩm.
4. Phân loại vật liệu inox 201, 304 và 316
4.1. Đặc điểm ứng dụng của inox 201 và inox 304
Đai ốc mỏng inox 201 thích hợp cho các liên kết trong nhà khô ráo. Inox 201 có độ cứng khá tốt nhưng khả năng chống gỉ sét bị giới hạn. Sản phẩm giúp tiết kiệm chi phí cho các chi tiết không tiếp xúc nước.
Đai ốc mỏng inox 304 là lựa chọn phổ biến nhất trong các ngành cơ khí. Vật liệu inox 304 chống ăn mòn tốt trong môi trường khí quyển và ngoài trời. Chi tiết đáp ứng tốt các yêu cầu về độ bền lẫn tính thẩm mỹ.
4.2. Đặc điểm của inox 316 và giới hạn chịu tải
Với môi trường tiếp xúc hóa chất hoặc hơi muối, đai ốc mỏng inox 316 được dùng. Chất Molypden trong inox 316 giúp tăng cường khả năng chống ăn mòn lỗ rỗ. Tuy nhiên, không khẳng định inox 316 chống gỉ tuyệt đối trong mọi môi trường.
Cần lưu ý rằng mác inox không đồng nghĩa với cấp tính chất cơ học. Khả năng chịu tải của đai ốc mỏng thấp hơn so với đai ốc thường. Việc siết quá lực rất dễ làm trờn tuột ren trong của đai ốc.
5. So sánh DIN 439B với ISO 4035, ISO 8675 và DIN 934
5.1. Phân biệt đai ốc mỏng DIN 439B và đai ốc thường DIN 934
Điểm khác biệt lớn nhất giữa DIN 439B và DIN 934 nằm ở chiều cao m. Đai ốc thường DIN 934 có chiều cao m bằng khoảng 0,8 lần đường kính ren. Chiều cao này đủ để đảm bảo khả năng chịu lực kéo theo tiêu chuẩn.
Trong khi đó, đai ốc mỏng DIN 439B có chiều cao m chỉ khoảng 0,5d. Khả năng chịu tải của đai ốc mỏng do đó bị giảm đáng kể. Tuy nhiên, đai ốc mỏng lại chiếm rất ít khoảng trống theo chiều dọc trục.
5.2. Bảng đối chiếu các tiêu chuẩn đai ốc lục giác
Bảng dưới đây tóm tắt sự khác biệt giữa đai ốc mỏng và đai ốc thường:
| Mã tiêu chuẩn | Loại đai ốc và đặc điểm | Mục đích sử dụng chính |
|---|---|---|
| DIN 439B (cũ) | Đai ốc mỏng Form B có vát cạnh. | Dùng cho vị trí hẹp hoặc làm đai ốc hãm. |
| ISO 4035 | Đai ốc mỏng kiểu 0 ren bước thô. | Tiêu chuẩn quốc tế thay thế đai ốc mỏng. |
| ISO 8675 | Đai ốc mỏng kiểu 0 ren bước mịn. | Dùng cho các liên kết ren mịn ngắn. |
| DIN 934 / ISO 4032 | Đai ốc lục giác chiều cao tiêu chuẩn. | Liên kết chịu tải lực kéo chính thông thường. |
6. Ứng dụng thực tế và vai trò đai ốc hãm
6.1. Ứng dụng trong vị trí không gian hẹp và thiết bị mỏng
Đai ốc lục giác mỏng inox DIN 439B được dùng nhiều trong ngành điện tử. Tại các bảng mạch hoặc đầu nối cáp, khoảng không vặn ốc rất ngắn. Việc dùng đai ốc mỏng giúp mặt ngoài phẳng và không bị cấn nắp vỏ.
Sản phẩm cũng xuất hiện trên các công tắc hành trình, cảm biến và van. Tại đây, đai ốc mỏng dùng để định vị thân cảm biến trên gá đỡ. Chiều cao mỏng giúp điều chỉnh vị trí nhô ra của cảm biến rất linh hoạt.
6.2. Vai trò đai ốc hãm (Jam Nut) trong bộ đai ốc kép
Trong cơ khí, đai ốc mỏng thường dùng làm đai ốc hãm Jam Nut. Người thợ vặn đai ốc mỏng vào trước rồi siết đai ốc thường lên sau. Việc khóa hai đai ốc ngược chiều tạo ra lực ép ren giữa chúng.
Lực ép này ngăn cản sự tự xoay do tác động từ môi trường bên ngoài. Tuy nhiên, đai ốc mỏng không có chức năng tự khóa ren độc lập như DIN 985. Việc sử dụng đai ốc kép phải theo đúng hướng dẫn kỹ thuật thiết kế.
7. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua
7.1. Quy trình lắp đặt và kiểm tra tương thích
Quá trình lắp đặt đai ốc mỏng inox DIN 439B cần thực hiện đúng trình tự:
- Xác định đúng đường kính ren, bước ren và kiểm tra khoảng không gian lắp.
- Làm sạch rác bẩn trên thân ren bu lông trước khi vặn đai ốc mỏng vào.
- Sử dụng cờ lê có bề rộng miệng vừa vặn với chiều cao m của đai ốc.
- Siết đai ốc với lực vặn vừa phải, không siết quá lực làm trờn ren.
- Nếu dùng làm đai ốc hãm, dùng hai cờ lê để giữ và siết ngược chiều nhau.
Lưu ý tuyệt đối không dùng đai ốc mỏng làm đai ốc chịu lực kéo chính.
7.2. Các lỗi thường gặp và thông tin cần có khi đặt mua
Lỗi phổ biến nhất là tự ý dùng đai ốc mỏng thay đai ốc thường. Việc này làm mối ghép thiếu khả năng chịu tải và rất dễ tuột ren. Lỗi thứ hai là dùng sai cờ lê quá dày làm trượt cạnh vát Form B.
Khi liên hệ đặt mua, khách hàng cần cấp rõ cỡ ren M, bước ren và mác inox. Hãy nêu rõ tiêu chuẩn yêu cầu là DIN 439B, ISO 4035 hay ISO 8675. Nếu có bản vẽ riêng, hãy gửi kèm để đối chiếu chiều cao m thực tế.
Chú ý khi lựa chọn và sử dụng đai ốc lục giác mỏng inox DIN 439B
Nguyên tắc nhận diện, chọn tiêu chuẩn và kiểm soát thi công
- Nhận diện đúng đai ốc mỏng DIN 439B có chiều cao thấp và vát cạnh hai mặt.
- Ký hiệu DIN 439-B là chuẩn cũ, hiện được đối chiếu qua ISO 4035 hoặc ISO 8675.
- Không dùng đai ốc mỏng thay thế cho đai ốc thường ở vị trí chịu lực kéo chính.
- Đai ốc mỏng không tự khóa ren nếu chỉ đứng một mình trên thân bu lông.
- Phân biệt rõ đường kính ren danh nghĩa với chiều rộng qua hai mặt phẳng s.
- Kiểm tra kỹ bước ren thô hay ren mịn trước khi vặn vào thanh ren tương ứng.
- Dùng cờ lê có bề rộng phù hợp để tránh làm sứt mép vát Form B khi siết.
- Không tự suy diễn tải trọng kéo, mô-men siết khi thiếu catalogue chính thức.
- Đối chiếu trực tiếp sản phẩm thực tế và bản vẽ kỹ thuật trước khi thi công.
