1. Tổng quan về đai ốc tai hồng DIN 315
1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm
Đai ốc tai hồng DIN 315 là chi tiết lắp xiết có ren trong. Sản phẩm sở hữu hai cánh kim loại nhô cao đối xứng ở thân. Trong ngành kim khí, chi tiết còn gọi là êcu tai hồng hoặc đai ốc cánh bướm. Nhiều thợ cơ khí gọi ngắn gọn là đai ốc cánh DIN 315.
Tên tiếng Anh quốc tế của phụ kiện là Wing Nut hoặc Stainless Steel Wing Nut. Hai cánh bên hông đóng vai trò như đòn bẩy trợ lực trực tiếp. Nhờ đó, người vận hành có thể vặn siết hoặc tháo mở hoàn toàn bằng tay không.
1.2. Vai trò thao tác siết tháo bằng tay nhanh chóng
Trong quá trình vận hành máy móc, nhiều nắp che cần tháo lắp thường xuyên. Nếu sử dụng đai ốc lục giác thông thường, công nhân bắt buộc phải dùng cờ lê. Việc tìm kiếm và sử dụng dụng cụ vặn ốc gây mất nhiều thời gian thao tác. Đai ốc tai hồng giúp giải phóng hoàn toàn sự phụ thuộc vào đồ nghề cầm tay.
Chi tiết mang lại tính cơ động cao cho các mối ghép cần bảo dưỡng liên tục. Người thợ chỉ cần dùng hai ngón tay là có thể xoay siết đai ốc dễ dàng. Tuy nhiên, lực siết tay bị giới hạn bởi sức vặn của người thực hiện.
2. Cấu tạo, đặc điểm nhận dạng và tiêu chuẩn DIN 315

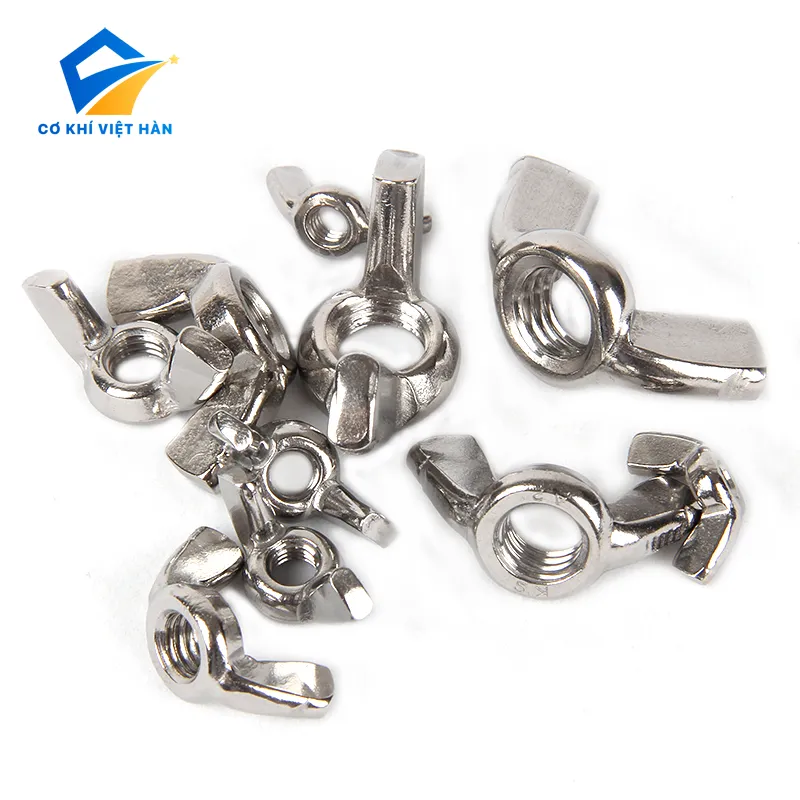

2.1. Cấu tạo thân ren và hai cánh bo tròn đối xứng
Một chiếc đai ốc tai hồng tiêu chuẩn gồm phần đế trụ và hai cánh nhô. Phần đế trụ ở dưới được gia công lỗ ren trong chuẩn xác theo hệ mét. Đáy của phần thân đế có dạng mặt phẳng tròn tiếp xúc với bề mặt tựa. Phía trên đế là hai cánh kim loại xòe nghiêng sang hai bên đối xứng.
Hai cánh đai ốc có các mép cạnh được bo tròn êm ái khi tiếp xúc tay. Thiết kế này giúp người thợ không bị cấn đau tay khi dồn lực siết chặt. Hình dạng cánh và chiều cao thân phải tuân thủ đúng bản vẽ kỹ thuật.
2.2. Tiêu chuẩn DIN 315:2016-12 và dải ren quy định
Quy chuẩn sản xuất của đai ốc cánh được quy định trong tiêu chuẩn DIN 315. Phiên bản hiện hành là DIN 315:2016-12 thay thế cho phiên bản cũ DIN 315:1998-07. Tiêu chuẩn áp dụng cho kiểu cánh bo tròn với cấp sản phẩm C thông dụng. Dải kích thước ren trong phạm vi chuẩn trải dài từ cỡ M4 đến M24.
Không mặc định mọi loại êcu tai hồng trên thị trường đều đạt chuẩn DIN 315:2016-12. Nhiều dòng đai ốc cánh có hình dáng vuông hoặc cánh nhọn theo tiêu chuẩn khác. Do đó, việc đối chiếu bản vẽ và catalogue của nhà máy là bước rất cần thiết.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
3. Thông số kỹ thuật của đai ốc tai hồng DIN 315
3.1. Bảng tóm tắt thông số kỹ thuật cơ bản
Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra của sản phẩm:
| Hạng mục kỹ thuật | Quy cách và dữ liệu đối chiếu |
|---|---|
| Tên sản phẩm | Đai ốc tai hồng DIN 315 / Êcu cánh bướm (Wing Nut). |
| Tiêu chuẩn áp dụng | DIN 315:2016-12 (thay thế cho phiên bản cũ DIN 315:1998-07). |
| Loại và cấp sản phẩm | Đai ốc cánh bo tròn, cấp sản phẩm C theo tiêu chuẩn hiện hành. |
| Vật liệu chế tạo | Gang dẻo, thép carbon, đồng thau hoặc thép không gỉ inox. |
| Thông số phần ren | Đường kính ren danh nghĩa (d) và bước ren (P) hệ mét M4–M24. |
| Kích thước hình học | Chiều rộng tổng thể hai cánh, chiều cao cánh và chiều cao thân. |
| Bề mặt hoàn thiện | Mạ kẽm, mạ niken, bề mặt inox sáng mờ hoặc đồng thau thô. |
| Dung sai và chứng nhận | Dung sai kích thước và chứng nhận đối chiếu catalogue nhà sản xuất. |

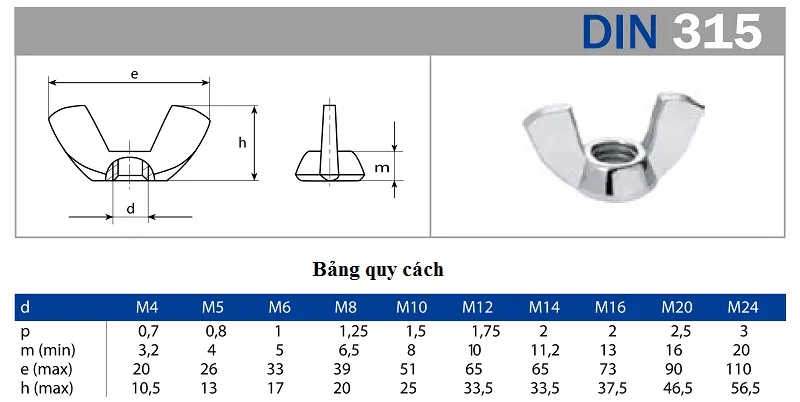

3.2. Cách đọc quy cách và phân biệt các kích thước
Khi tra cứu thông số, cần phân biệt đường kính ren M4 đến M24 với chiều rộng cánh. Ký hiệu d là đường kính lỗ ren trong, còn e là sải rộng giữa hai đầu cánh. Sải rộng cánh luôn lớn hơn nhiều lần so với đường kính ren của thân trụ. Người mua không được nhầm lẫn giữa chiều cao phần thân đế và tổng chiều cao đai ốc.
Không mặc định mọi đai ốc tai hồng cùng cỡ M8 đều có kích thước cánh như nhau. Kích thước cánh thực tế có thể thay đổi tùy theo khuôn đúc của từng nhà máy. Không tự đưa ra mô-men siết hay tải trọng kéo khi thiếu tài liệu kiểm định.
4. Phân biệt DIN 315 với DIN 316 và các loại đai ốc khác
4.1. Phân biệt đai ốc tai hồng DIN 315 với vít tai hồng DIN 316
Nhiều người mới làm quen với vật tư thường nhầm giữa DIN 315 và DIN 316. Cả hai sản phẩm đều có cấu tạo hai cánh bướm tương tự nhau ở phần đầu. Tuy nhiên, đai ốc tai hồng DIN 315 có lỗ ren trong để vặn vào bu lông. Ngược lại, vít tai hồng DIN 316 là chi tiết có thân ren ngoài kéo dài.
Vít DIN 316 được dùng để vặn trực tiếp vào lỗ taro ren trên thân máy. Trong khi đó, đai ốc DIN 315 đóng vai trò hãm giữ trên các đầu bu lông nhô. Nắm rõ sự khác biệt này giúp bộ phận mua hàng đặt đúng chủng loại vật tư.
4.2. Phân biệt với đai ốc lục giác và đai ốc tự hãm
So với đai ốc lục giác DIN 934, đai ốc tai hồng DIN 315 không cần dùng cờ lê. Thân lục giác của DIN 934 cho phép siết lực lớn nhờ dụng cụ cơ khí chuyên dụng. Đai ốc tai hồng lại ưu tiên sự tiện lợi khi cần thao tác bằng tay nhanh chóng.
So với đai ốc khóa nhựa DIN 985, DIN 315 không có cơ cấu vòng chèn cản ren. Bản thân đai ốc tai hồng không có chức năng tự hãm chống rung động độc lập. Do đó, không dùng sản phẩm để thay thế các loại đai ốc tự khóa chuyên dụng.
5. Vật liệu chế tạo và khả năng chống ăn mòn
5.1. Các nhóm vật liệu cơ bản theo tiêu chuẩn DIN 315
Tiêu chuẩn DIN 315 áp dụng cho nhiều nhóm vật liệu đúc và gia công khác nhau. Trong công nghiệp chế tạo, gang dẻo và thép carbon mạ kẽm được dùng phổ biến. Thép mạ kẽm mang lại độ bền cơ học tốt cùng giá thành kinh tế hợp lý. Nhóm hợp kim đồng-kẽm hay đồng thau cũng được dùng trong các chi tiết trang trí.
Không mặc định mọi sản phẩm đai ốc cánh trên thị trường đều làm bằng inox. Việc xác định vật liệu phải dựa trên môi trường làm việc thực tế của mối ghép. Với môi trường khô ráo thông thường, thép carbon mạ kẽm là phương án phù hợp.

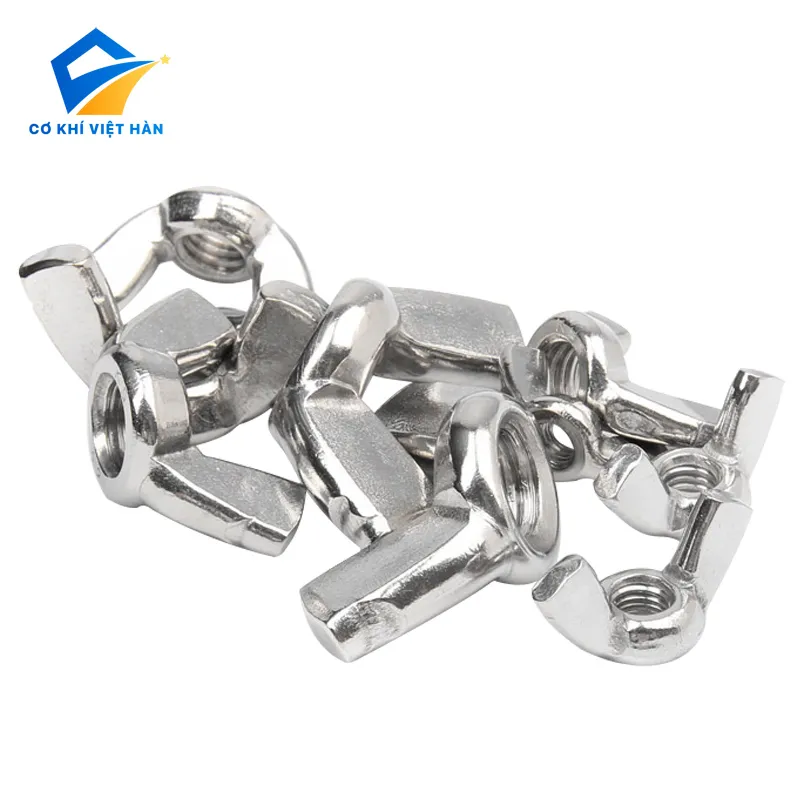

5.2. Các phiên bản inox 201, inox 304 và inox 316
Đối với môi trường ẩm ướt hoặc yêu cầu thẩm mỹ cao, đai ốc inox được ưu tiên. Phiên bản inox 201 thích hợp cho các ứng dụng trong nhà cần tối ưu chi phí. Đai ốc tai hồng inox 304 chống gỉ rất tốt trong không khí tự nhiên ngoài trời.
Phiên bản inox 316 được cân nhắc cho khu vực ven biển hoặc môi trường hóa chất. Tuy nhiên, không khẳng định inox 316 chống gỉ tuyệt đối trong mọi môi trường hóa chất. Phân biệt rõ mác inox với cấp tính chất cơ học của đai ốc tai hồng.
6. Đặc điểm kỹ thuật, giới hạn chịu lực và ứng dụng thực tế
6.1. Đặc điểm kỹ thuật và giới hạn của phương pháp siết tay
Ưu điểm nổi bật nhất của đai ốc tai hồng là khả năng tháo lắp cực kỳ linh hoạt. Người sử dụng có thể mở nắp kiểm tra thiết bị mà không cần mang theo đồ nghề. Thiết kế hai cánh nhẵn bóng mang lại sự an toàn cho người thao tác vặn ốc.
Tuy nhiên, giới hạn lớn nhất của sản phẩm nằm ở lực kẹp tạo ra khi siết. Do chỉ dùng lực của các ngón tay, lực kẹp của mối ghép không thể đạt mức lớn. Đai ốc cũng dễ bị nới lỏng nếu làm việc trong môi trường rung lắc liên tục. Vì vậy, không dùng đai ốc tai hồng cho các kết cấu chịu lực an toàn cao.
6.2. Ứng dụng trong đồ gá, thiết bị cơ khí và nắp máy
Đai ốc tai hồng DIN 315 được sử dụng rất nhiều trên các hệ thống đồ gá cơ khí. Tại các xưởng gia công, chi tiết dùng để kẹp giữ nhanh phôi trên bàn máy. Sản phẩm cũng xuất hiện phổ biến trên nắp các bồn lọc, nắp máy và van công nghiệp.
Trong ngành thiết bị giáo dục, âm nhạc và nhiếp ảnh, đai ốc cánh dùng chỉnh độ cao chân đế. Các thanh pin năng lượng mặt trời mini hoặc giá treo đèn cũng dùng phụ kiện này. Tính năng vặn tay nhanh giúp người dùng dễ dàng điều chỉnh góc nghiêng khi cần.
7. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua
7.1. Quy trình lắp đặt và thao tác siết tháo đúng cách
Quá trình thi công đai ốc tai hồng DIN 315 cần tuân thủ các bước cơ bản:
- Kiểm tra đúng đường kính ren, bước ren và làm sạch ren bu lông trước khi vặn.
- Đặt chi tiết cần kẹp chặt vào vị trí, luồn thân bu lông hoặc ty ren qua lỗ.
- Có thể lót thêm long đen phẳng inox để bảo vệ bề mặt bản mã nếu cần.
- Vặn đai ốc tai hồng vào thân ren bu lông theo chiều kim đồng hồ bằng tay.
- Dùng ngón cái và ngón trỏ siết chặt hai cánh đai ốc với lực tay vừa đủ.
Khi tháo mở, chỉ cần xoay ngược chiều kim đồng hồ để nhả đai ốc ra ngoài.
7.2. Những lỗi thường gặp và thông tin cần có khi đặt mua
Lỗi phổ biến nhất là dùng kìm hoặc mỏ lết để kẹp bẻ siết mạnh hai cánh đai ốc. Thao tác này rất dễ làm gãy cánh hoặc biến dạng phần thân ren của đai ốc. Lỗi thứ hai là dùng đai ốc cánh cho các vị trí máy móc rung động mạnh gây rơi ốc.
Khi đặt mua hàng, khách hàng cần nêu rõ kích thước ren M (như M6, M8, M10, M12…). Hãy cung cấp rõ chủng loại vật liệu yêu cầu là thép mạ hay inox 201, 304, 316. Nếu dự án có yêu cầu khắt khe về độ rộng sải cánh, hãy gửi kèm bản vẽ chi tiết.
Chú ý khi lựa chọn và sử dụng đai ốc tai hồng DIN 315
Nguyên tắc nhận diện, chọn tiêu chuẩn và kiểm soát thi công
- Nhận diện đúng đai ốc tai hồng DIN 315 có ren trong và hai cánh bo tròn đối xứng.
- Tiêu chuẩn hiện hành là DIN 315:2016-12 cấp C, chính thức thay thế bản năm 1998.
- Phân biệt rõ đai ốc tai hồng ren trong DIN 315 với vít tai hồng ren ngoài DIN 316.
- Chỉ thao tác siết và tháo đai ốc bằng tay, không dùng kìm bẩy làm gãy cánh đai ốc.
- Lực kẹp siết tay có giới hạn, không dùng đai ốc tai hồng cho liên kết chịu lực nặng.
- Đai ốc tai hồng không có chức năng tự khóa ren, dễ lỏng nếu làm việc rung lắc mạnh.
- Phân biệt rõ kích thước đường kính ren M với chiều rộng tổng thể hai đầu cánh e.
- Mác vật liệu inox không đồng nghĩa với cấp bền cơ tính, cần tra cứu catalogue chuẩn.
- Đối chiếu trực tiếp bản vẽ kỹ thuật và mẫu sản phẩm thực tế trước khi thi công lớn.
