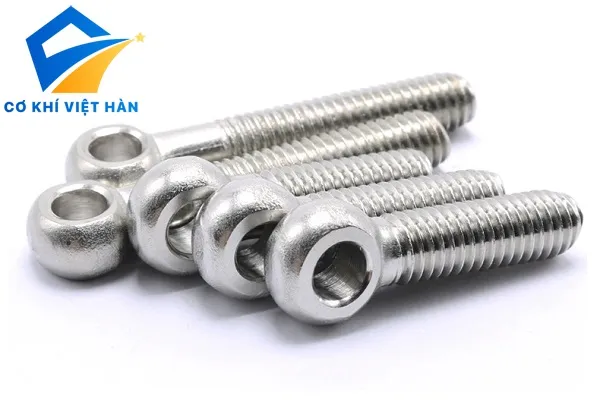

☀️ Bu Lông Mắt DIN 444-B (Swing Bolt): Kỷ Nguyên Khớp Nối Động

⚙️ 1. Bản Chất Kỹ Thuật Của Bu Lông Mắt DIN 444-B

Bu lông mắt DIN 444-B không giống các loại bu lông thông thường. Nó không có đầu lục giác để vặn bằng cờ lê. Thiết kế của nó phục vụ cho một mục đích hoàn toàn khác.

1.1. Phần đầu khuyên tròn (The Eye)

Điểm nhấn lớn nhất nằm ở phần đầu của bu lông. Nó là một vòng tròn kim loại rỗng ở giữa. Kích thước vòng tròn này được gia công cực kỳ chính xác. Nó được thiết kế để xỏ các chốt chẻ hoặc trục chốt. Nhờ đó, nó tạo ra một khớp nối bản lề xoay được.

1.2. Thân ren hệ mét chuẩn (The Thread)

Phần dưới của bu lông là một trục hình trụ kéo dài. Trục này được tiện ren hệ mét rất đều đặn và sắc nét. Nó tương thích hoàn hảo với các đai ốc tiêu chuẩn. Đường ren bóng mịn giúp thao tác vặn trở nên rất mượt mà.

1.3. Phân biệt với DIN 580

Rất nhiều người nhầm lẫn DIN 444-B với DIN 580. DIN 580 là bu lông vòng chuyên dùng để cẩu hàng. DIN 444-B là bu lông mắt dùng cho các khớp xoay. Khuyên của DIN 444-B không có phần vai bệ đỡ phía dưới. Bạn tuyệt đối không được dùng DIN 444-B để cẩu vật nặng.

🚀 2. Nguyên Lý Hoạt Động Của Khớp Nối Động

Tại sao chúng ta lại cần một bu lông có khuyên tròn? Bí mật nằm ở sự tự do trong chuyển động cơ học. Nó giúp cỗ máy hoạt động trơn tru hơn rất nhiều.

2.1. Thiết lập trục bản lề

Bạn luồn một thanh chốt kim loại xuyên qua lỗ khuyên tròn. Thanh chốt này được gắn cố định vào khung máy chính. Bây giờ bu lông mắt đã trở thành một chiếc bản lề. Nó có thể gật gù và xoay quanh trục chốt đó.

2.2. Hấp thụ sai lệch góc

Trong thực tế lắp ráp, các chi tiết hiếm khi thẳng hàng tuyệt đối. Sự sai lệch góc nhỏ luôn luôn hiện diện ở khắp nơi. Bu lông mắt cho phép tự do tự động bù trừ góc lệch. Lực căng sẽ được phân bổ đều dọc theo thân bu lông. Ứng suất uốn nguy hiểm sẽ bị triệt tiêu hoàn toàn.

2.3. Cơ chế kẹp và nhả nhanh

Bu lông mắt kết hợp với đai ốc tai hồng rất hoàn hảo. Nó được dùng nhiều trong các đồ gá kẹp nhanh. Người thợ gạt bu lông mắt lên và vặn tai hồng lại. Khi cần tháo ra, chỉ cần nới lỏng rồi gạt nó xuống. Không cần phải tháo rời toàn bộ đai ốc ra ngoài.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🔬 3. Khoa Học Vật Liệu Luyện Kim Chuyên Sâu

Vật liệu chế tạo quyết định độ bền của bu lông mắt. Các chi tiết khớp nối luôn phải chịu sự mài mòn liên tục. Thép không gỉ là giải pháp tốt nhất cho vấn đề này.

3.1. Hạn chế của thép carbon đen

Bu lông mắt bằng thép đen có giá thành rất rẻ mạt. Nhưng nó rỉ sét ngay khi tiếp xúc với hơi ẩm. Lớp rỉ sét làm kẹt cứng phần trục chốt xoay bên trong. Bạn sẽ không thể gạt bu lông lên xuống được nữa. Thiết bị của bạn sẽ bị tê liệt hoàn toàn.

3.2. Sức mạnh của Inox ba linh tư

Chúng tôi ứng dụng vật liệu Inox ba linh tư vào sản xuất. Đây là hợp kim thép chứa tỷ lệ Crom cực kỳ cao. Bề mặt kim loại tự sinh ra lớp màng Crom Oxit. Lớp màng này chống lại mọi tác nhân ăn mòn từ môi trường. Bu lông luôn sáng bóng lấp lánh như mới xuất xưởng.

3.3. Giải pháp Inox 316 cao cấp

Với các nhà máy hóa chất hoặc tàu biển ngoài khơi. Hơi sương muối sẽ phá hủy kim loại rất tàn khốc. Lúc này bu lông mắt Inox 316 là cứu cánh duy nhất. Molybdenum trong hợp kim giúp kháng lại ăn mòn rỗ bề mặt. Các khớp nối hóa chất được đảm bảo an toàn tuyệt đối.

💻 4. Chuyển Đổi Số Trong Quản Trị Sản Xuất

Chúng tôi không chỉ gia công cơ khí theo cách lỗi thời. Tư duy công nghệ thông tin đã được áp dụng triệt để. Quản trị chất lượng xưởng máy bước sang một tầm cao mới.

4.1. Cảm hứng từ Đại học Bách Khoa

Các kỹ sư xuất sắc từ Đại học Bách Khoa Hà Nội. Họ mang phương pháp QA phần mềm sang dây chuyền cơ khí. Mọi khâu sản xuất đều được số hóa và giám sát chặt chẽ. Sự chính xác của bu lông mắt đạt mức gần như tuyệt đối.

4.2. Quản lý cấu hình sản phẩm (SCM)

Quy trình Software Configuration Management được áp dụng rất nghiêm ngặt. Mỗi bản vẽ bu lông là một mã nguồn kỹ thuật số. Mọi thay đổi về dung sai lỗ khuyên đều phải được cấp phép. Không một cá nhân nào được tự ý thay đổi thông số gia công.

4.3. Lưu trữ bản vẽ an toàn trên Git

Kho lưu trữ bản vẽ hoạt động giống như hệ thống Git. Khi kỹ sư thiết kế chỉnh sửa kích thước vòng khuyên. Họ phải commit toàn bộ dữ liệu lên máy chủ trung tâm. Lịch sử chỉnh sửa được lưu vết chi tiết đến từng giây. Lỗi thiết kế được loại bỏ hoàn toàn ngay từ đầu.

🎥 5. Tiêu Chuẩn Truyền Thông Media Đỉnh Cao

Truyền thông là vũ khí sắc bén của Cơ Khí Việt Hàn. Hình ảnh sản phẩm phải xứng tầm với chất lượng cơ khí. Chúng tôi xây dựng bộ tiêu chuẩn Media rất đắt giá.

5.1. Khung hình tỷ lệ 16:9 tiêu chuẩn

Mọi video quảng cáo đều dùng tỷ lệ 16:9 chuẩn mực. Khung hình chữ nhật ngang này cực kỳ phù hợp cho website. Nó tạo không gian hiển thị vô cùng thoáng đãng và chuyên nghiệp. Các đại lý dễ dàng dùng ảnh để thiết kế catalogue chào thầu.

5.2. Độ phân giải 4K tuyệt mỹ

Độ nét của hình ảnh là yếu tố mang tính sống còn. Chất lượng video và ảnh chụp luôn đạt mức 2K, 4K sắc nét. Khách hàng phóng to vẫn thấy rõ từng vòng ren hệ mét. Ánh kim của Inox ba linh tư hiện lên cực kỳ sang trọng.

5.3. Khống chế độ nét tự nhiên

🛠️ 6. Kỹ Thuật Gia Công Đột Dập Nóng

Cách tạo ra khuyên tròn quyết định sức mạnh của bu lông. Chúng tôi không sử dụng các phương pháp hàn nối kém chất lượng. Công nghệ dập nguyên khối mang lại độ bền đột phá.

6.1. Rủi ro của phương pháp uốn hàn

Nhiều xưởng nhỏ uốn cong thanh thép rồi hàn dính lại. Mối hàn là điểm yếu chí mạng của toàn bộ cấu trúc. Dưới tác động của lực kéo liên tục nhiều chu kỳ. Mối hàn sẽ bị nứt gãy vi mô và bung ra hoàn toàn.

6.2. Ưu điểm của dập nóng nguyên khối

Chúng tôi nung đỏ phôi thép Inox ở nhiệt độ rất cao. Sau đó dùng máy ép thủy lực dập định hình phần khuyên. Thớ kim loại chạy liên tục bao quanh lỗ khuyên không bị đứt. Độ bền kéo của khuyên tròn tăng lên một cách đáng kinh ngạc.

6.3. Xử lý bề mặt buồng quay

Sau khi dập nóng, bề mặt Inox sẽ bị xỉn màu đen. Chúng tôi đưa sản phẩm vào lồng quay chứa bi thép nhỏ. Quá trình rung động giúp đánh bay mọi vết cháy xỉn màu. Bu lông lấy lại vẻ sáng bóng đặc trưng của Inox cao cấp.

🎬 7. Ứng Dụng Đa Dạng Trong Đời Sống Thực Tế

Bu lông mắt DIN 444-B có mặt ở khắp mọi nơi. Nó phục vụ cho những ngành nghề cần cơ cấu kẹp mở. Hãy cùng xem các ứng dụng tiêu biểu nhất hiện nay.

7.1. Đồ gá gia công cơ khí (Jigs)

Máy phay CNC cần các bộ đồ gá để kẹp chặt phôi. Bu lông mắt kết hợp với ngàm kẹp hoạt động rất nhanh. Công nhân chỉ cần gạt bu lông lên và siết ốc lại. Thao tác kẹp và tháo phôi mất chưa tới mười giây đồng hồ.

7.2. Cửa hầm chịu áp lực

Các bồn chứa hóa chất luôn có nắp đậy chịu áp suất. Xung quanh nắp được bố trí hàng loạt bu lông mắt gập. Khi cần kiểm tra bên trong bồn chứa công nghiệp lớn. Thợ bảo trì tháo lỏng ốc và gạt bu lông xuống dễ dàng.

7.3. Thiết bị y tế và dược phẩm

Máy trộn thuốc dạng bồn cần vệ sinh liên tục hàng ngày. Các ngàm khóa bu lông mắt Inox đáp ứng tiêu chuẩn sạch. Inox ba linh tư không thôi nhiễm chất độc vào dược phẩm. Thao tác mở nắp bồn cũng vô cùng nhẹ nhàng sạch sẽ.

📏 8. Bảng Kích Thước Tiêu Chuẩn Chi Tiết

Bạn phải chọn đúng đường kính ren và đường kính khuyên lỗ. Kỹ sư cần nắm rõ dải kích thước có sẵn trên thị trường. Việc này giúp thiết kế bản vẽ phay CNC chính xác hơn.

8.1. Cách đọc thông số kỹ thuật chuẩn

Đường kính ren (d) đo tại phần thân trục. Chiều dài (L) đo từ tâm của lỗ khuyên đến cuối ren. Đường kính trong lỗ khuyên (d2) dùng để chọn trục chốt. Đây là quy tắc đo lường cơ khí quốc tế DIN.

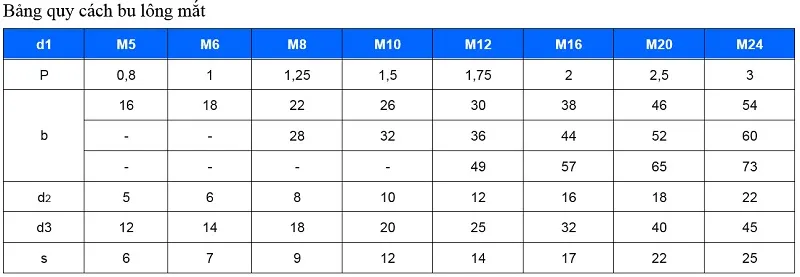

8.2. Bảng thông số hệ mét thông dụng

🧤 9. Thao Tác Lắp Ráp Và Thiết Kế An Toàn

Mặc dù cấu tạo rất đơn giản và dễ nhìn thấy. Nhưng việc thiết kế sai kỹ thuật sẽ gây hỏng hóc lớn. Hãy tuân thủ các nguyên tắc cơ bản sau đây.

9.1. Tránh tạo ra ứng suất uốn

Bu lông mắt sinh ra để chịu lực kéo dọc trục. Bạn tuyệt đối không được bẻ ngang thân bu lông khi kẹp. Ứng suất uốn ngang sẽ làm thân bu lông bị gãy gập. Hãy thiết kế rãnh trượt để bu lông luôn đứng thẳng hàng.

9.2. Bôi trơn trục chốt bản lề

Phần khuyên tròn cọ xát liên tục với trục chốt bên trong. Ma sát khô lâu ngày sẽ làm mòn xước cả hai bề mặt. Bạn nên bơm một chút mỡ bò chịu nhiệt vào lỗ khuyên. Khớp nối sẽ xoay mượt mà và bền bỉ hơn rất nhiều.

9.3. Sử dụng kết hợp vòng đệm

Khi vặn đai ốc lên phần ren để kẹp chi tiết máy. Bạn luôn phải lót một vòng đệm phẳng ở bên dưới. Vòng đệm giúp phân tán lực siết ra diện rộng hơn. Nó chống trầy xước bề mặt thiết bị cực kỳ hiệu quả.

🚨 10. Sự Cố Công Trường Và Cách Khắc Phục Nhanh

Không có sản phẩm nào là hoàn mỹ tuyệt đối cả. Inox có những tính chất vật lý đặc trưng cần lưu tâm. Hãy trang bị kiến thức để xử lý sự cố kẹt.

10.1. Hiện tượng cháy dính ren (Galling)

Inox tản nhiệt khá chậm khi bị ma sát tốc độ cao. Nếu bạn dùng súng bắn pin vặn đai ốc quá nhanh. Nhiệt sinh ra làm kim loại giãn nở và dính chặt vào. Ren bu lông sẽ bị kẹt cứng không thể tiến lùi được.

10.2. Giải quyết tình huống kẹt ren

Cách an toàn nhất là luôn vặn tay bằng cờ lê thường. Nếu lỡ bị kẹt cứng giữa chừng không vặn được nữa. Bạn không nên cố dùng sức vặn ép nó thêm làm gì. Hãy xịt một chút dầu RP7 rồi nới lỏng từ từ ra.

10.3. Biến dạng lỗ khuyên tròn

Nếu bạn vặn đai ốc với lực siết vượt quá giới hạn. Phần khuyên tròn có thể bị kéo giãn biến dạng thành hình ô van. Trục chốt bên trong sẽ bị kẹt cứng không tháo ra được. Bạn bắt buộc phải dùng máy cắt để phá bỏ bu lông đó.

🛑 11. Giải Pháp Chống Rung Lắc Tự Tháo

Máy móc công nghiệp luôn tạo ra những rung động mạnh mẽ. Rung động này có thể làm nới lỏng các liên kết ren. Chúng ta cần có phương pháp phòng chống tự tháo lỏng.

11.1. Hiện tượng tự nới lỏng nguy hiểm

Khi máy chạy, dao động tần số cao truyền vào bu lông. Các bước ren bị trượt vi mô và dần dần nới lỏng ra. Nắp bồn chứa có thể bị hở làm trào dung dịch ra ngoài. Nguy cơ tai nạn lao động là hoàn toàn có thể xảy ra.

11.2. Kết hợp đệm vênh lò xo

Giải pháp rẻ tiền và hiệu quả nhất là dùng đệm vênh. Đệm vênh Inox có hình dáng như một vòng lò xo cắt đứt. Khi siết lại, đệm vênh sẽ bung ra tạo lực đẩy ngược. Lực đẩy này khóa chặt ren bu lông chống lại sự rung lắc.

11.3. Sử dụng đai ốc chống trượt

Đai ốc chống trượt (Nylon Insert Lock Nut) là lựa chọn tuyệt vời. Bên trong đai ốc có một vòng nhựa nilon hãm lại. Khi vặn vào, vòng nhựa siết chặt ôm lấy chân ren bu lông. Rung động mạnh đến mấy đai ốc cũng không bị tuột ra.

💰 12. Phân Tích Hiệu Quả Kinh Tế Dự Án (LCC)

Nhà quản lý giỏi luôn nhìn vào tổng chi phí vòng đời. Đừng chỉ so sánh giá bán lẻ của từng chiếc bu lông. Hãy xem xét bài toán bảo trì và thời gian chết.

12.1. Chi phí đầu tư ban đầu

Bu lông mắt thép kẽm có giá mua vào cực kỳ rẻ. Bu lông Inox ba linh tư đắt hơn vài ba lần. Nhà thầu thường chọn hàng kẽm để tối ưu lợi nhuận ngay. Đây là một cái bẫy kinh tế rất kinh điển thường gặp.

12.2. Thảm họa chi phí bảo trì

Chỉ sau sáu tháng, hàng kẽm sẽ rỉ sét kẹt cứng ngắc. Bồn chứa không mở ra được khiến dây chuyền phải ngừng chạy. Chi phí do thời gian chết (Downtime) máy móc là khổng lồ. Bạn phải dùng cưa cắt bỏ và mua vật tư mới thay thế.

12.3. Lợi nhuận từ sự bền bỉ

Inox ba linh tư không bao giờ bị rỉ sét kẹt bản lề. Bạn lắp đặt một lần và dùng nó trơn tru mãi mãi. Không tốn một đồng nào cho chi phí sửa chữa bảo dưỡng. Lợi tức đầu tư của hàng Inox là vô cùng vượt trội.

📦 13. Hệ Thống Logistics Hiện Đại Của Chúng Tôi

Quá trình lưu kho và vận chuyển rất được chú trọng. Nó bảo vệ chất lượng sản phẩm đến tận tay người dùng. Chúng tôi xây dựng quy trình logistics cực kỳ khoa học.

13.1. Hộp giấy carton chống ẩm

Bu lông được đếm tự động và xếp vào hộp carton nhỏ. Hộp giấy giúp hút hơi ẩm trong không khí rất hiệu quả. Nó bảo vệ các bước ren không bị cấn móp khi va đập. Sản phẩm luôn khô ráo và sáng bóng khi bạn mở ra.

13.2. Nhãn mác QR Code truy xuất

Bên ngoài hộp dán tem ghi rõ kích thước và số lượng. Mã QR Code giúp truy xuất nguồn gốc phôi Inox ngay lập tức. Thợ kho kiểm đếm hàng hóa một cách vô cùng nhanh chóng. Việc thất thoát vật tư dự án được kiểm soát chặt chẽ.

13.3. Mạng lưới giao vận siêu tốc

Kho hàng trung tâm của chúng tôi tại Hà Nội rất rộng. Hàng triệu chiếc bu lông luôn sẵn sàng chờ xuất bến giao. Chúng tôi giao hàng hỏa tốc trong ngày tại các quận huyện. Tiến độ thi công của nhà thầu luôn được bảo đảm tuyệt đối.

🌱 14. Phát Triển Vật Liệu Xanh Bền Vững Hơn

Thế giới đang hướng tới việc xây dựng công trình xanh sạch. Vật liệu xây dựng phải thân thiện với môi trường tự nhiên. Sản phẩm của chúng tôi hoàn toàn đáp ứng tiêu chí cao đó.

14.1. Không mạ hóa chất độc hại

Bu lông mạ kẽm sinh ra rất nhiều bùn thải xi mạ. Inox là hợp kim nguyên bản không cần hóa chất phủ bề mặt. Quá trình sản xuất cực kỳ sạch và không gây ô nhiễm nước. Nó bảo vệ hệ sinh thái xung quanh nhà máy rất an toàn.

14.2. Tuổi thọ vĩnh cửu giảm rác thải

Sử dụng vật liệu tốt là cách bảo vệ môi trường thông minh. Bu lông Inox bền bỉ hàng chục năm không cần thay thế mới. Chúng ta tiết kiệm được rất nhiều tài nguyên thiên nhiên quý giá. Lượng phế thải công nghiệp giảm đi một cách rất đáng kể.

14.3. Khả năng tái chế một trăm phần trăm

Khi nhà máy cũ bị đập bỏ để xây dựng dây chuyền mới. Các chi tiết Inox sẽ được thu gom và phân loại cẩn thận. Inox có thể nung chảy và tái chế lại một trăm phần trăm. Vòng đời của kim loại tiếp tục phục vụ cho thế hệ sau.
