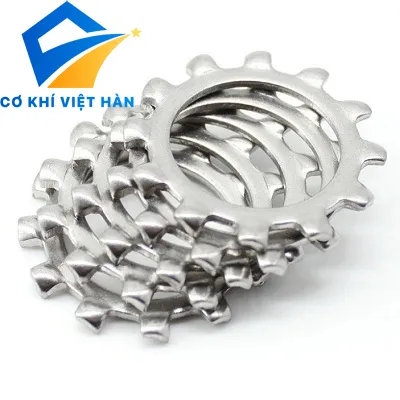

☀️ Long Đen Răng Cưa Inox (Toothed Lock Washer): Cẩm Nang Tiếp Địa & Báo Giá (2026)
🧭 Giới thiệu Tổng Quan
Hệ thống điện và thiết bị truyền động cơ khí luôn đối mặt với hai vấn đề lớn: sự lỏng ren do rung động và việc đảm bảo dẫn điện tiếp địa. Long đen răng cưa inox (Toothed Lock Washer) là chìa khóa giải quyết đồng thời cả hai thách thức này.
Tài liệu này được biên soạn chuyên sâu về cơ chế chống trượt và xả dòng rò. Kỹ sư sẽ nắm bắt cách các cạnh răng cưa cắn sâu vào bề mặt kim loại. Bảng tra kích thước và quy cách vật liệu cũng được cung cấp chi tiết để tối ưu hóa dự toán.
⚙️ 1. Nguyên Lý Khóa Chặt & Tiếp Địa Của Răng Cưa
1.1. Khóa ren bằng ma sát cắn (Biting Action)
Khác với vòng đệm vênh sử dụng lực đàn hồi, vòng đệm răng cưa sử dụng vô số các cạnh sắc nhọn. Khi siết đai ốc, các răng cưa này sẽ xoắn và găm thẳng vào bề mặt đai ốc cũng như bề mặt kim loại nền. Nó tạo ra lực cản xoay cực lớn, ngăn chặn hiện tượng tự tháo lỏng khi thiết bị rung lắc mạnh.
1.2. Phá vỡ lớp sơn tĩnh điện để tiếp địa (Earthing)
Đây là ứng dụng quan trọng nhất trong ngành tủ điện M&E. Vỏ tủ điện thường được sơn tĩnh điện cách điện. Khi bắt dây tiếp địa (dây vàng xanh), dòng điện rò không thể truyền qua lớp sơn. Long đen răng cưa sẽ cào rách lớp sơn này, chạm trực tiếp vào phần lõi thép bên trong. Dòng điện rò sẽ lập tức được dẫn xuống bãi tiếp địa an toàn.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Lựa Chọn Vật Liệu Inox Cho Môi Trường Khắc Nghiệt
Độ cứng và khả năng chống ăn mòn là hai yếu tố quyết định tuổi thọ của vòng đệm răng cưa.
2.1. Long đen răng cưa Inox ba linh tư (Tiêu chuẩn công nghiệp)
Inox ba linh tư là mác thép được ứng dụng rộng rãi nhất trên thị trường hiện nay. Khả năng chống oxy hóa của Inox ba linh tư rất xuất sắc trong điều kiện tự nhiên khắc nghiệt. Đối với các dự án điện mặt trời, trạm biến áp hay tủ điện ngoài trời, Inox ba linh tư là tiêu chuẩn bắt buộc để đảm bảo hiệu suất dẫn điện lâu dài mà không bị rỉ sét cản trở.
2.2. Long đen răng cưa Inox 316
Trong các nhà máy hóa chất, hệ thống xử lý nước thải hoặc trạm viễn thông trên đảo ngập hơi muối, Inox 316 là sự lựa chọn tối thượng. Nó chống ăn mòn triệt để, giữ cho các điểm tiếp địa luôn sáng bóng và thông suốt dòng điện.
2.3. Long đen răng cưa Inox 201
Dòng vật liệu này có độ cứng rất tốt nhưng lại dễ bị hoen rỉ. Nó chỉ phù hợp cho các thiết bị điện tử, đồ gia dụng hoặc lắp đặt bên trong nhà xưởng khô ráo và có mái che.
📊 3. Phân Loại Hình Dáng & Bảng Kích Thước
3.1. Phân biệt Răng Cưa Ngoài (Type A) và Răng Cưa Trong (Type J)
- Răng cưa ngoài (DIN 6798-A / DIN 6797-A): Các răng cưa chĩa ra mép ngoài. Có diện tích tản lực lớn hơn, tiếp xúc tốt nhất với bề mặt nền. Được dùng phổ biến nhất.
- Răng cưa trong (DIN 6798-J / DIN 6797-J): Các răng cưa chĩa vào phía lỗ tâm. Chuyên dùng cho các lỗ khoan nhỏ, hoặc khi cần giấu kín vành răng cưa vì tính thẩm mỹ.
3.2. Bảng quy chuẩn hệ mét (Metric)
Dưới đây là kích thước tiêu chuẩn cho dòng long đen răng cưa ngoài:
| Cỡ bu lông (M) | Đường kính trong (d1) | Đường kính ngoài (d2) | Độ dày phôi (s) |
|---|---|---|---|
| M4 | 4.3 mm | 8.0 mm | 0.5 mm |
| M5 | 5.3 mm | 10.0 mm | 0.6 mm |
| M6 | 6.4 mm | 11.0 mm | 0.7 mm |
| M8 | 8.4 mm | 15.0 mm | 0.8 mm |
| M10 | 10.5 mm | 18.0 mm | 0.9 mm |
| M12 | 13.0 mm | 20.5 mm | 1.0 mm |
| M16 | 17.0 mm | 26.0 mm | 1.2 mm |
🏗️ 4. Quy Trình Thi Công Đạt Chuẩn Tiếp Địa M&E
4.1. Vị trí lắp đặt chính xác
Trình tự chuẩn để bắt dây tiếp địa vào vỏ tủ điện: Vỏ tủ -> Long đen răng cưa -> Đầu cốt dây đồng (Cosse) -> Long đen phẳng -> Long đen vênh -> Đai ốc. Việc đặt long đen răng cưa sát vào vỏ tủ đảm bảo nó sẽ cào rách lớp sơn cách điện khi bạn siết chặt tay.
4.2. Khống chế lực siết máy
❓ 5. Hỏi Đáp Kỹ Thuật (FAQ)
5.1. Vòng đệm răng cưa có tái sử dụng được không?
Tuyệt đối không. Sau một lần vặn siết, các cạnh răng cưa đã bị đè bẹp và biến dạng vĩnh viễn. Nếu tháo ra và lắp lại, nó sẽ mất đi khả năng cắn vào kim loại nền, dẫn đến mất tác dụng chống tháo và tiếp địa.
5.2. Sự khác nhau giữa chuẩn DIN 6797 và DIN 6798 là gì?
Cả hai đều là vòng đệm răng cưa. DIN 6797 có các răng cưa được dập chìm/nổi theo dạng gợn sóng (Toothed). Trong khi đó, DIN 6798 có các răng cưa được xẻ rãnh và bẻ vểnh lên (Serrated). Trên thực tế công trường, cả hai đều có chức năng tương đương nhau.
5.3. Tôi có thể xin hình ảnh thực tế để làm hồ sơ thầu, nghiệm thu không?
Hoàn toàn được. Phòng marketing của Cơ Khí Việt Hàn luôn sẵn sàng hỗ trợ nhà thầu. Chúng tôi cung cấp các file ảnh chụp macro sản phẩm độ phân giải 2K, 4K (tỉ lệ 16:9) vô cùng sắc nét, được chiếu sáng chuyên nghiệp. Bạn dễ dàng chèn vào hồ sơ đệ trình vật tư hoặc tài liệu dự án để tăng tính thuyết phục.
