☀️ Ống Ren Lục Giác (Nối Ren) DIN 6334: Bảng Kích Thước & Báo Giá (2026)

🧭 Giới thiệu Tổng Quan

Hệ thống treo trần cơ điện (M&E), máng cáp và ống gió luôn yêu cầu thả ty ren từ trần bê tông xuống. Khi khoảng cách treo quá dài so với chiều dài tiêu chuẩn của một thanh ty ren, ống ren lục giác DIN 6334 (Đai ốc nối ren / Ê cu nối ty) là phụ kiện bắt buộc phải sử dụng để chắp nối và kéo dài hệ thống.

Tài liệu này phân tích cấu tạo chịu tải trọng kéo đứt đặc thù của DIN 6334. Kỹ sư sẽ nắm bắt cách thức hoạt động, thông số kích thước hệ mét chuẩn xác và lựa chọn vật liệu mạ kẽm hay Inox để tối ưu hóa an toàn cho công trình.

⚙️ 1. Cấu Tạo Và Khả Năng Chịu Tải Của Ống Nối Ren

1.1. Thiết kế thân lục giác thon dài

Khác biệt hoàn toàn với đai ốc thông thường, ống nối ren DIN 6334 có chiều dài rất lớn nhưng vẫn giữ nguyên biên dạng lục giác 6 cạnh ở mặt ngoài. Thiết kế này cung cấp độ bám cực tốt để thợ thi công dùng cờ lê hoặc mỏ lết vặn siết mạnh, đảm bảo mối nối không bị lỏng lẻo.

1.2. Tỷ lệ vàng “Chiều dài = 3D” (Length = 3 x Diameter)

Tiêu chuẩn an toàn cơ khí DIN 6334 quy định chiều dài của ống nối luôn bằng đúng 3 lần đường kính danh nghĩa của bước ren. Ví dụ, ống nối ren M10 sẽ có chiều dài tiêu chuẩn là 30mm. Tỷ lệ này đảm bảo rằng mỗi đầu ty ren khi vặn vào sẽ có ít nhất 1.5D chiều dài bám ren, cung cấp lực ma sát và độ chịu tải kéo đứt tối đa, tránh hiện tượng tuột ren khi treo hệ thống nặng.

1.3. Lỗ ren thông suốt (Through Thread)

Ống được taro ren xuyên tâm từ đầu này sang đầu kia. Nó cho phép hai thanh ty ren tiến sát và chạm chạm trực tiếp vào nhau ở điểm chính giữa của ống, tạo ra một trục chịu lực liền mạch vững chắc.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. Lựa Chọn Vật Liệu Chống Rỉ Cho Hệ Thống Treo

Môi trường trên trần thạch cao hoặc dưới tầng hầm thường có độ ẩm cao, việc chọn vật tư chống oxy hóa quyết định độ an toàn chống sập trần.

2.1. Ống nối ren mạ kẽm (Điện phân / Nhúng nóng)

Sản xuất từ thép carbon cấp bền cao, bề mặt được mạ kẽm điện phân (màu sáng bóng) hoặc mạ kẽm nhúng nóng (màu xám sần). Đây là giải pháp kinh tế và phổ biến nhất, chuyên dùng cho các hệ thống HVAC, máng cáp điện bên trong tòa nhà, nhà xưởng có điều kiện khô ráo.

2.2. Ống nối ren Inox ba linh tư (Tiêu chuẩn công nghiệp)

Với khả năng chống ăn mòn vượt trội, Inox ba linh tư là vật liệu được chỉ định cho các công trình có độ ẩm ướt cao, nhà máy chế biến thực phẩm, phòng sạch y tế hoặc các khu vực lộ thiên ngoài trời. Tuổi thọ của mối nối ren Inox ba linh tư gần như là vĩnh cửu trong điều kiện bình thường.

2.3. Ống nối ren Inox 316 (Hóa chất & Cảng biển)

Trong các trạm xử lý nước thải, nhà máy sản xuất hóa chất hoặc công trình ven biển ngập hơi sương muối, ống nối Inox 316 là lớp lá chắn tối thượng. Việc đầu tư vật liệu Inox 316 ngăn chặn triệt để rủi ro đứt gãy mối nối do ăn mòn ứng suất.

📊 3. Bảng Tra Thông Số Kích Thước DIN 6334

3.1. Hướng dẫn tính toán không gian thi công

Thông số quan trọng nhất là s (kích thước cờ lê) để chuẩn bị dụng cụ, và m (chiều dài tổng) để đảm bảo độ ngậm ren. Hai đầu ty ren cần được cắt phẳng và dũa sạch bavia trước khi vặn vào ống nối.

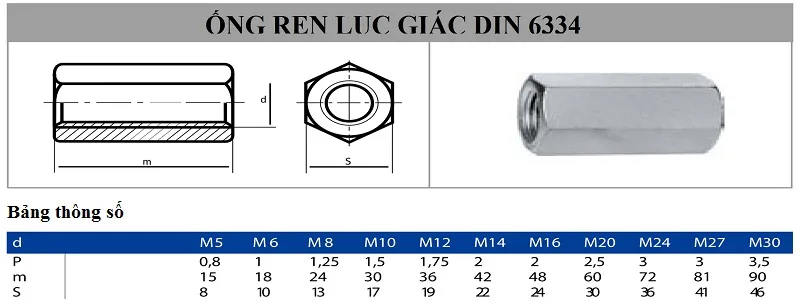

3.2. Bảng quy chuẩn hệ mét (Metric)

Dưới đây là kích thước tiêu chuẩn cho ống nối ren lục giác DIN 6334:

🏗️ 4. Kỹ Thuật Lắp Ráp Khóa Ren Chống Rung

4.1. Nguyên tắc ngậm ren đồng đều

Để đảm bảo lực treo chia đều, hai thanh ty ren phải được vặn vào từ 2 phía với chiều dài bằng nhau (tức là mỗi thanh vặn ngậm vào một nửa ống nối). Nếu một thanh vặn quá sâu, thanh kia sẽ ngậm ren quá ít, dễ bị tuột khi hệ thống rung lắc.

4.2. Khóa đai ốc (Locking Nut) bổ trợ
