☀️ Đai Ốc Hàn 4 Chân DIN 928: Giải Pháp Tạo Ren Kim Loại Mỏng (2026)
🧭 Giới thiệu Tổng Quan
Ngành gia công kim loại tấm luôn gặp khó khăn khi tạo ren. Tôn mỏng dưới 3mm không thể taro ren trực tiếp. Bước ren quá ít sẽ không chịu được lực siết. Đai ốc hàn 4 chân DIN 928 ra đời để khắc phục. Nó cung cấp một lỗ ren vĩnh cửu và cực kỳ chắc chắn.
Chi tiết này được hàn dính chặt vào bề mặt phôi kim loại. Ngành lắp ráp ô tô và tủ điện sử dụng nó rất nhiều. Bài viết này tập trung phân tích tiêu chuẩn kỹ thuật DIN 928. Kỹ sư cơ khí sẽ hiểu rõ nguyên lý hàn điểm điện trở. Bảng tra kích thước chuẩn cũng được cung cấp đầy đủ.
⚙️ 1. Bản Chất Cơ Học Của Đai Ốc Hàn DIN 928
1.1. Thiết kế biên dạng hình vuông đặc trưng

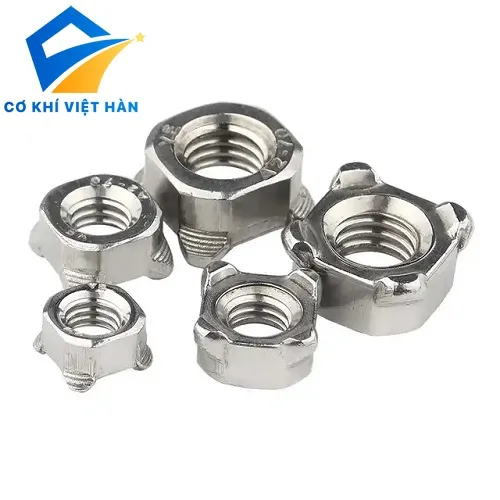

Đai ốc DIN 928 có hình dáng thân vuông vức. Thiết kế này khác biệt với đai ốc hàn lục giác DIN 929. Cạnh vuông giúp máy hàn tự động dễ dàng định vị phôi. Nó tạo điểm tỳ vững chắc khi cấp liệu bằng robot. Bề mặt thân đai ốc phẳng phiu và không có vát cạnh.
1.2. Chức năng của 4 vấu lồi (chân hàn)

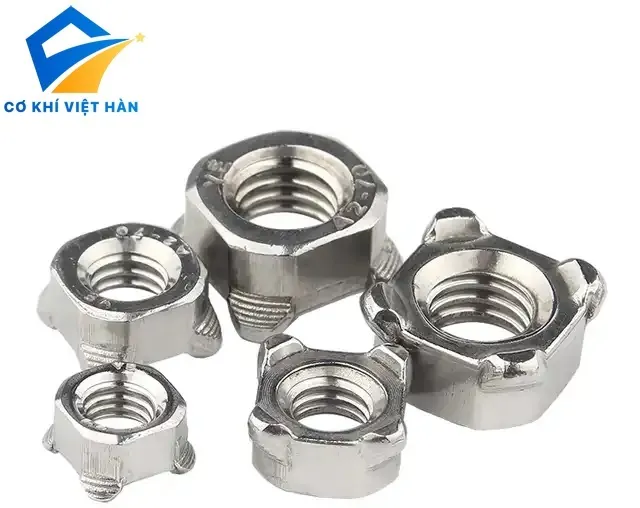

Điểm nhấn của DIN 928 nằm ở 4 góc mặt dưới. Tại đây có 4 vấu lồi nhỏ, còn gọi là chân hàn. Khi đưa vào máy hàn điểm, dòng điện tập trung tại 4 vấu này. Nhiệt lượng sinh ra sẽ làm nóng chảy 4 chân hàn ngay lập tức. Đai ốc lún xuống và dính chặt vào tấm kim loại nền.
1.3. Lõi ren hệ mét tiêu chuẩn ISO
Sau khi hàn, đai ốc đóng vai trò như một lỗ ren cố định. Phần lõi được taro ren hệ mét (Metric thread) đạt chuẩn. Bước ren mịn màng giúp bu lông vặn vào dễ dàng. Lực siết bu lông được truyền hoàn toàn vào bề mặt tấm thép. Khả năng chịu lực cắt ngang của mối ghép rất tuyệt vời.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Vật Liệu Chế Tạo Và Xử Lý Bề Mặt Đai Ốc Hàn
Lựa chọn vật liệu đai ốc phải tương thích với tấm kim loại nền. Điều này đảm bảo mối hàn ngấu sâu và không bị nứt.
2.1. Thép Carbon không mạ (Thép đen)
Đây là vật liệu phổ biến nhất để sản xuất đai ốc hàn. Thép carbon có tính hàn cực kỳ xuất sắc. Đặc biệt, bề mặt sản phẩm thường để mộc (thép đen). Nó không được mạ kẽm hay mạ crôm. Lớp mạ kẽm sẽ cháy khi hàn và bắn tia lửa nguy hiểm. Nó cũng tạo ra xỉ hàn làm yếu liên kết cơ học.
2.2. Thép không gỉ Inox 304 (Stainless Steel)
Đai ốc hàn Inox 304 dùng cho môi trường hóa chất. Nó được hàn lên các tấm inox tương ứng. Mối hàn giữa hai vật liệu inox rất bền và đồng nhất. Quá trình hàn không làm mất đi tính chống rỉ của vật liệu. Sản phẩm dùng nhiều trong sản xuất thiết bị bếp công nghiệp. Ngành y tế cũng yêu cầu bắt buộc dùng loại đai ốc này.
2.3. Quy trình bảo quản đai ốc thép đen
📊 3. Bảng Tra Kích Thước Đai Ốc Hàn DIN 928
3.1. Hướng dẫn đọc thông số kỹ thuật
Kỹ sư thiết kế cần quan tâm đến 3 thông số chính. Thứ nhất là kích thước ren trong (d). Thứ hai là chiều dài cạnh vuông (s). Thứ ba là chiều cao tổng thể của đai ốc (m). Lỗ khoan trên tấm thép nền thường lớn hơn đường kính ren 1mm.

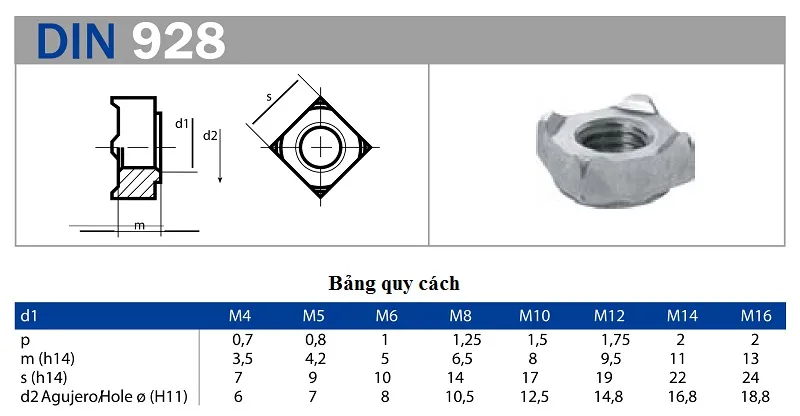

3.2. Bảng quy chuẩn kích thước hình học
Dưới đây là các thông số tiêu chuẩn theo hệ thống DIN 928:
| Kích thước Ren (d) | Bước ren (P) | Cạnh vuông (s) | Chiều cao tổng (m) |
|---|---|---|---|
| M4 | 0.7 mm | 7.0 mm | 3.5 mm |
| M5 | 0.8 mm | 9.0 mm | 4.2 mm |
| M6 | 1.0 mm | 10.0 mm | 5.0 mm |
| M8 | 1.25 mm | 14.0 mm | 6.5 mm |
| M10 | 1.5 mm | 17.0 mm | 8.0 mm |
| M12 | 1.75 mm | 19.0 mm | 9.5 mm |
🏗️ 4. Nguyên Lý Và Quy Trình Hàn Điểm (Spot Welding)
4.1. Cơ chế hàn điện trở áp lực
Đai ốc hàn được kết nối bằng máy hàn điểm điện trở. Điện cực đồng của máy ép chặt đai ốc vào tấm thép. Dòng điện cường độ cao đi qua 4 chân lồi. Điện trở tại tiếp điểm sinh ra nhiệt độ nung chảy. Áp lực từ điện cực đẩy đai ốc ép sát mặt thép. Mối ghép nguội đi tạo thành khối liên kết kim loại đồng nhất.
4.2. Xử lý bảo vệ ren sau khi hàn
Trong quá trình hàn, vảy hàn có thể bắn vào lỗ ren. Nếu vảy hàn dính lại, bu lông sẽ không vặn vào được. Kỹ thuật viên phải dùng khí nén thổi sạch lỗ ren. Một số nhà máy dùng máy taro vuốt lại đường ren. Việc này đảm bảo tỷ lệ lắp ráp thành công đạt 100%.
❓ 5. Hỏi Đáp Cùng Chuyên Gia Gia Công Kim Loại (FAQ)
5.1. Tại sao đai ốc hàn không được mạ kẽm?
Lớp mạ kẽm có nhiệt độ nóng chảy thấp hơn thép. Khi hàn điện, kẽm cháy bốc hơi sinh ra khói độc. Nó cũng gây bắn tóe kim loại lỏng rất nguy hiểm. Lớp kẽm làm điện trở tiếp xúc không ổn định. Mối hàn sẽ bị rỗ khí và không đạt độ ngấu tiêu chuẩn.
5.2. Có thể dùng đai ốc DIN 928 để hàn hồ quang (hàn que/TIG) không?
Vẫn có thể dùng hàn hồ quang quanh chu vi đai ốc. Tuy nhiên, thiết kế 4 chân của DIN 928 sinh ra để hàn điểm. Nếu hàn hồ quang, bạn nên dùng đai ốc lục giác thông thường. Việc hàn điểm mang lại tốc độ cực nhanh và thẩm mỹ cao hơn nhiều.
5.3. Độ dày tấm thép tối thiểu để hàn đai ốc là bao nhiêu?
Thép nền nên có độ dày từ 0.8mm trở lên. Nếu mỏng hơn, dòng điện hàn dễ làm thủng phôi. Bạn cần cân chỉnh dòng điện và thời gian hàn cực kỳ chính xác. Hãy chạy thử trên phôi nháp trước khi hàn hàng loạt.
5.4. Làm sao đặt mua số lượng lớn đai ốc hàn DIN 928?
Cơ Khí Việt Hàn nhập khẩu trực tiếp đai ốc hàn. Chúng tôi sẵn kho hàng triệu sản phẩm từ M4 đến M12. Quy cách đóng gói tiêu chuẩn theo kiện hoặc bao tải. Hàng hóa cấp đủ chứng chỉ CO-CQ xuất xưởng rõ ràng.
