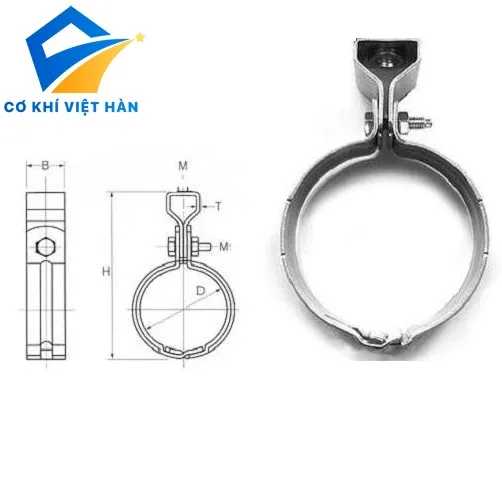

☀️ Đai Treo Inox (Quả Bí / Giọt Nước): Bảng Tải Trọng & Báo Giá Sỉ (2026)
🧭 Giới thiệu Tổng Quan
Thi công đường ống chạy ngầm trên trần rất phổ biến. Hệ thống này cần vật tư treo đỡ cực kỳ an toàn. Đai treo inox (Pipe Hanger) là thiết bị không thể thiếu. Nó giữ đường ống lơ lửng vững chắc trên không trung. Kết cấu thép không gỉ đảm bảo an toàn tuyệt đối.
Khả năng chịu lực kéo của đai treo rất ấn tượng. Bài viết này hướng dẫn chi tiết cách chọn đai treo. Kỹ sư sẽ nắm rõ thông số kết nối với ty ren. Phương pháp thi công chống rơi rớt cũng được đề cập rõ.
⚙️ 1. Bản Chất Cơ Học Của Đai Treo Inox
1.1. Thiết kế hình giọt nước tối ưu lực
Đai treo ống thường có hình dạng giống giọt nước. Dân công trình hay gọi là đai quả bí. Hình dáng này giúp phân tán đều trọng lực của ống. Phần bụng đai phình to để ôm trọn chu vi ống. Khi có tải trọng, đai tự động siết chặt hơn. Đường ống được khóa cứng một cách an toàn.
1.2. Cơ chế kết hợp với Ty Ren (Threaded Rod)
Phần đỉnh của đai treo có một đai ốc chờ sẵn. Chi tiết này dùng để bắt ghép với ty ren lửng. Công nhân vặn ty ren thả từ trần nhà xuống đỉnh đai. Nhờ cơ chế ren, bạn dễ dàng tăng chỉnh độ cao. Hệ thống ống thoát nước dễ dàng tạo độ dốc chuẩn. Nước thải sẽ chảy trơn tru không bị đọng.
1.3. Khả năng chống oxy hóa treo trần
Không gian trên trần thạch cao thường rất ẩm thấp. Hơi nước ngưng tụ từ ống điều hòa rỏ xuống liên tục. Đai treo bằng sắt mạ kẽm sẽ rỉ sét rất nhanh. Mối ren bị hoen rỉ có thể làm đứt gãy đai. Sử dụng đai treo Inox 304 loại bỏ hoàn toàn rủi ro này. Tuổi thọ hệ thống treo vĩnh cửu theo công trình.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Phân Loại Các Dòng Đai Treo Inox Cơ Bản
Tùy theo loại ống và tải trọng, bạn cần chọn đúng kiểu đai. Mỗi biên dạng đai có khả năng chịu lực đứt gãy khác nhau.
2.1. Đai treo quả bí (Pear-shaped Hanger)
Đây là dòng đai treo thông dụng nhất hiện nay. Nó cấu tạo từ một mảnh inox uốn hình giọt nước. Thao tác xỏ ống vào đai quả bí rất nhanh. Nó chuyên dùng cho ống nhựa PVC cấp thoát nước. Trọng lượng nhẹ giúp giảm tải cho trần nhà.
2.2. Đai treo hai nửa kẹp (Split Ring Hanger)
Đai này gồm hai mảnh bán nguyệt ghép lại với nhau. Hai bên hông có bu lông siết chặt hai nửa đai. Đỉnh đai hàn một e-cu (đai ốc) nối với ty ren. Thiết kế kẹp chặt giúp chống rung lắc ngang cực tốt. Nó dùng nhiều cho ống thép PCCC chịu áp lực cao.
2.3. Đai treo quả bầu kẹp chữ U (Clevis Hanger)
Đai Clevis Hanger dành cho tải trọng siêu nặng. Cấu trúc gồm ngàm chữ U phía trên và đai đỡ đáy. Trục xỏ ngang cho phép đường ống lắc lư nhẹ. Tính năng này giúp giảm chấn khi bơm nước khởi động. Ống Chiller cỡ lớn thường bắt buộc dùng loại đai này.
📊 3. Bảng Tra Kích Thước Đai Treo Và Ty Ren Tương Ứng
3.1. Nguyên tắc chọn size ty ren treo trần
Ống càng lớn, trọng lượng nước bên trong càng nặng. Ty ren treo cũng phải tăng kích thước tương ứng. Chọn ty ren quá nhỏ sẽ gây đứt ren sập trần. Kỹ sư phải tuân thủ nghiêm ngặt bảng phối lắp sau.
3.2. Bảng quy chuẩn lắp ghép M&E an toàn
Dưới đây là kích thước đai treo và ty ren khuyên dùng:
| Kích thước Ống (DN / Phi) | Kích thước Đai Treo Inox | Cỡ Ty Ren Inox tương ứng | Ứng dụng tương ứng |
|---|---|---|---|
| DN15 (Ø21 mm) | Đai quả bí Phi 21 | Ty ren M8 | Ống luồn dây điện, cấp nước nhỏ. |
| DN25 (Ø34 mm) | Đai quả bí Phi 34 | Ty ren M8 / M10 | Trục nước sinh hoạt dân dụng. |
| DN50 (Ø60 mm) | Đai quả bí Phi 60 | Ty ren M10 | Ống thoát nước mưa ban công. |
| DN80 (Ø90 mm) | Đai hai nửa Phi 90 | Ty ren M10 / M12 | Trục gom nước thải vệ sinh. |
| DN100 (Ø114 mm) | Đai Clevis Phi 114 | Ty ren M12 | Ống cứu hỏa PCCC tầng hầm. |
| DN150 (Ø168 mm) | Đai Clevis Phi 168 | Ty ren M12 / M16 | Đường ống hóa chất công nghiệp nặng. |
🏗️ 4. Quy Trình Khoan Cấy Và Lắp Đặt Đai Treo Chống Rơi
4.1. Kỹ thuật khoan cấy nở đạn bê tông
Hệ treo bắt đầu từ trần bê tông cốt thép. Thợ thi công khoan lỗ theo đường kính nở đạn (Drop-in Anchor). Đóng nở đạn chìm hẳn vào trần. Dùng đục chuyên dụng đóng bung áo nở bên trong lỗ khoan. Áo nở bung ra sẽ ghim chặt vào vách bê tông. Mức độ chịu lực nhổ của nở đạn Inox là cực lớn.
4.2. Vặn ty ren và khóa E-cu hãm
Cắt ty ren Inox theo chiều dài cao độ trần thiết kế. Vặn ty ren vào nở đạn thật chặt. Một sai lầm phổ biến là quên dùng E-cu hãm (đai ốc). Bạn phải vặn thêm một E-cu siết ép sát vào trần. Nó giúp ty ren không bị lỏng ra do rung động. Đầu dưới của ty ren vặn trực tiếp vào đai treo.
4.3. Bổ sung ron cao su chống ồn (Rubber Lined)
❓ 5. Câu Hỏi Của Kỹ Sư Giám Sát Công Trường (FAQ)
5.1. Nên dùng đai treo Inox 201 hay Inox 304 cho chung cư?
Hầm gửi xe chung cư thường xuyên có khí thải ẩm ướt. Inox 201 vẫn có nguy cơ bị rỉ sét sau 3 năm. Lời khuyên là hãy dùng đồng bộ đai treo và ty ren Inox 304. Chi phí chênh lệch không nhiều nhưng đảm bảo an toàn vĩnh cửu.
5.2. Cách chỉnh độ dốc cho ống thoát nước như thế nào?
Ống thoát nước tự chảy cần độ dốc tối thiểu 2%. Đai treo kết hợp ty ren là giải pháp chỉnh dốc hoàn hảo. Bạn chỉ cần nới lỏng hoặc siết chặt ty ren vào đai. Cao độ của đai treo sẽ thay đổi linh hoạt từng milimet. Ống nước sẽ có độ nghiêng chuẩn xác nhất.
5.3. Thử tải đai treo Inox tại công trường ra sao?
Kỹ sư QA/QC thường cho treo thử tải tĩnh. Vặn đai treo hoàn chỉnh vào trần bê tông. Treo những bao cát hoặc tải trọng tương đương 150% trọng lượng thực tế. Giữ nguyên trong 24 giờ. Nếu ty ren không tụt, đai không méo là đạt tiêu chuẩn.
5.4. Cơ Khí Việt Hàn có cấp giấy chứng nhận Inox không?
Tuyệt đối có. Mọi lô hàng đai treo inox xuất xưởng đều có giấy tờ. Chứng chỉ chất lượng (CQ) từ nhà máy phôi thép. Phiếu kiểm định thành phần hóa học vật liệu từ Quatest. Hồ sơ đầy đủ giúp bạn nghiệm thu dự án dễ dàng.
