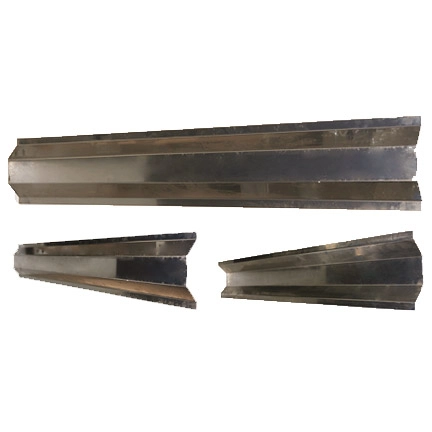

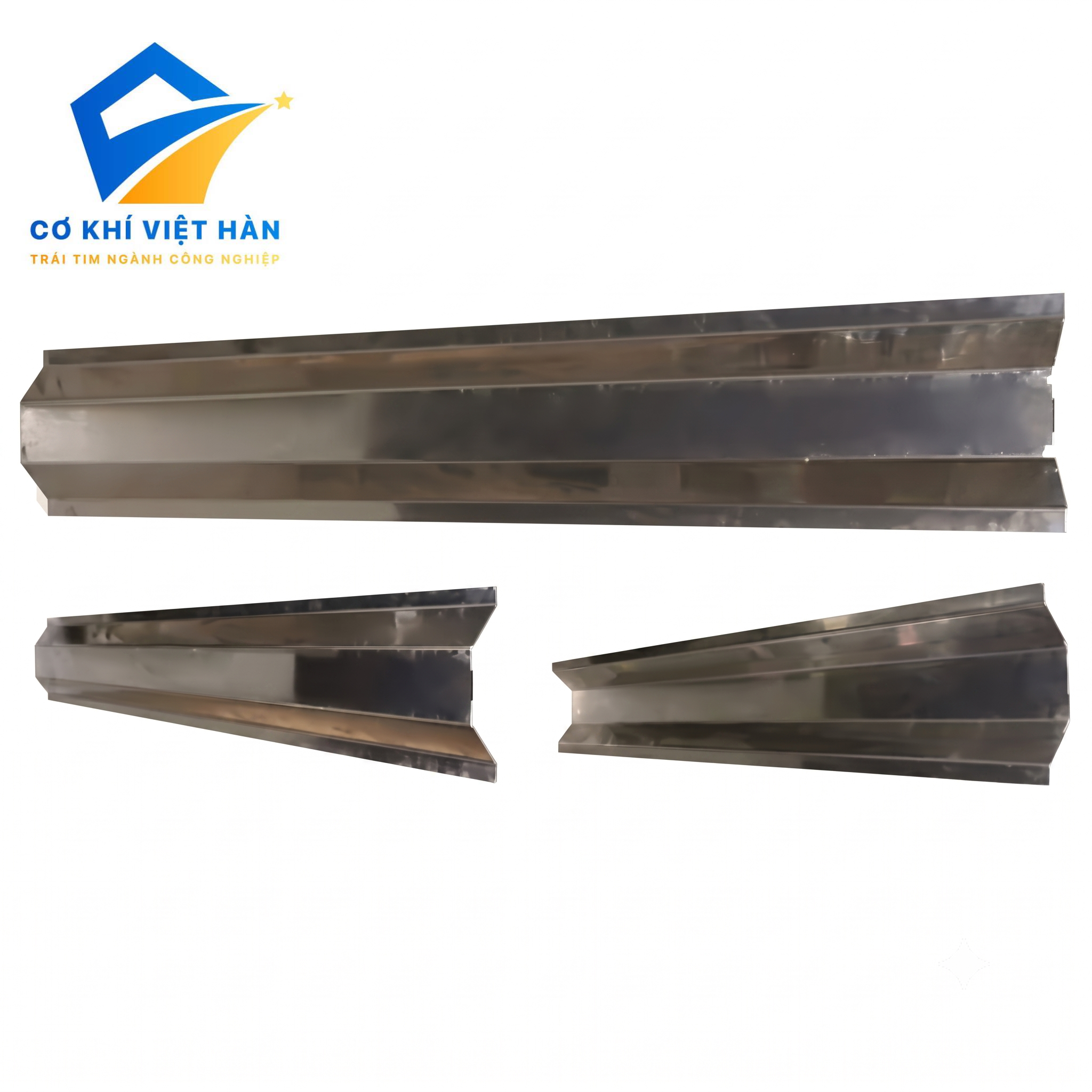

☀️ Máng Úp Inox Gia Công Theo Bản Vẽ: Giải Pháp Ốp Bảo Vệ & Tiêu Chuẩn Thẩm Mỹ (2026)

🧭 Giới thiệu Tổng Quan

Hệ thống MEP hiện đại đòi hỏi tính che chắn cao. Các đường ống kỹ thuật cần trục bảo vệ vững chắc. Máng úp inox là cấu kiện hàng đầu cho việc này. Nó giúp giấu kín đường ống luồn nổi. Thiết bị công nghệ tránh được va đập ngoài ý muốn.

Sản phẩm mang lại vẻ đẹp cơ khí hiện đại. Bài viết này phân tích sâu quy cách gia công máng úp. Kỹ sư sẽ có thêm kinh nghiệm bóc tách bản vẽ chi tiết. Từ đó tối ưu vật tư cho công trình công nghiệp.

⚙️ 1. Hình Học Biến Dạng Chấn Của Máng Úp Inox Theo Yêu Cầu

1.1. Biên dạng hình chữ U truyền thống cơ bản

Máng chữ U gồm một mặt lưng và hai cánh đứng. Góc chấn góc vuông duy trì ở mức 90 độ. Đây là hình dáng phổ biến nhất tại công trường. Nó ôm sát các cụm ống đồng đơn lẻ. Chi phí gia công dòng này rất tiết kiệm. Thời gian hoàn thiện sản phẩm diễn ra nhanh chóng.

1.2. Biên dạng hình chữ C có tai gờ bắt vít

Máng chữ C được gia cường thêm hai tai gờ đáy. Tai gờ bẻ vát hướng ra ngoài hoặc vào trong. Chi tiết này giúp thợ bắt vít trực tiếp xuống sàn. Bạn không cần mua thêm các phụ kiện ke đỡ L. Kết cấu lắp ráp sau thi công cực kỳ chắc chắn. Khả năng chống chịu lực xô lệch rất tốt.

1.3. Biên dạng hình mũ chịu tải cán nén

Dòng này còn có tên gọi là máng Omega. Máng Omega chuyên dùng cho đường cáp đi âm sàn. Phần mũ nhô lên che ống kỹ thuật cốt lõi. Hai bên vách bẹt phẳng bám chặt vào mặt bê tông. Thiết kế này phân tán áp lực đè nén rất tốt. Xe nâng hàng có thể chạy qua mà không lo móp.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. Tiêu Chuẩn Lựa Chọn Bề Mặt Inox Thẩm Mỹ Kỹ Thuật

Bề mặt tấm inox ảnh hưởng đến thẩm mỹ kiến trúc. Nhà thầu cần chọn đúng loại vân cho từng vị trí. Việc này giúp nâng tầm giá trị không gian lắp đặt.

2.1. Bề mặt inox bóng gương phản quang mạnh

Inox bóng gương có mã hiệu bề mặt là BA. Độ phản xạ ánh sáng của vật liệu rất cao. Bề mặt nhẵn bóng như một tấm gương soi tự nhiên. Nó mang lại cảm giác sang trọng cho không gian nội thất. Tuy nhiên, sản phẩm rất dễ bám dấu vân tay người. Các vết trầy xước nhỏ cũng lộ rõ trên bề mặt.

2.2. Bề mặt inox xước hairline chống lộ vết trầy

Inox xước hairline có mã hiệu bề mặt là HL. Vật liệu sở hữu các đường vân xước mịn màng. Vân xước chạy dọc theo chiều dài tấm phôi thép. Bề mặt này không phản chiếu ánh sáng quá gắt. Nó che giấu khuyết điểm bụi bẩn cực kỳ hiệu quả. Đây là lựa chọn tối ưu cho khu vực sảnh lớn tòa nhà.

2.3. Bề mặt inox mờ tiêu chuẩn công nghiệp

Bề mặt mờ công nghiệp có mã hiệu là 2B. Độ nhẵn ở mức vừa phải, không bóng sáng. Nó được xử lý cán nguội tiêu chuẩn tại nhà máy. Khả năng chống bám bẩn của loại này rất tốt. Chi phí phôi vật liệu rẻ hơn dòng HL và BA. Do đó, nó chuyên dùng cho các khu xưởng sản xuất.

📊 3. Bảng Tính Toán Độ Dày Tấm Phôi Tránh Móp Méo Hình Học

3.1. Mối tương quan giữa chiều rộng và độ dày

Máng úp bản rộng cần phôi inox dày hơn. Nếu phôi quá mỏng, vách đứng sẽ bị lượn sóng. Hiện tượng này làm mất thẩm mỹ kiến trúc tòa nhà. Hệ khung cũng dễ bị móp khi có va đập. Kỹ sư cần kiểm tra kỹ thông số này trước khi đặt hàng.

3.2. Bảng tra quy cách gia công hình học khuyên dùng

Dưới đây là các thông số độ dày phù hợp với từng biên dạng máng úp:

⚙️ 4. Giải Pháp Gia Công Cắt Laser Kết Hợp Chấn Thủy Lực CNC

4.1. Công nghệ cắt phôi Laser Fiber tốc độ cao

Tấm inox được cắt bằng tia laser năng lượng lớn. Đường cắt ngọt, phẳng và không để lại ba-via sắc. Các lỗ bắt vít được đột chuẩn vị trí bản vẽ. Sai số kích thước được kiểm soát dưới 0.1mm. Quy trình này tối ưu hơn việc cắt đĩa cơ học. Phôi thép không bị biến dạng do nhiệt cục bộ.

4.2. Công nghệ chấn gấp góc bằng cối thủy lực CNC

Phôi phẳng được đưa vào máy chấn lập trình sẵn. Lực ép cối thủy lực tạo góc bẻ chính xác. Góc chấn đồng đều trên toàn thanh dài 3 mét. Hiện tượng vặn vẹo thân máng được loại bỏ hoàn toàn. Việc lắp ghép tại hiện trường diễn ra rất khít. Tiến độ thi công hệ thống tăng lên đáng kể.

🏗️ 5. Quy Trình Thi Công Góc Cạnh Thực Tế Cho Nhà Thầu ME

5.1. Biện pháp xử lý nối dài các đoạn máng

Thanh máng úp thường có giới hạn chiều dài 2.44m. Khi trục ống dài, thợ cần nối các thanh lại. Nhà thầu nên dùng mối nối lồng trong đồng dạng. Đoạn nối trong được làm nhỏ hơn một lớp dung sai. Dùng vít inox cố định hai bên thành vách máng. Đường nối sẽ thẳng hàng và đảm bảo thẩm mỹ.

5.2. Biện pháp thi công ôm góc vuông tường

Tại góc tường, máng úp cần được cắt vạt góc. Thợ dùng máy cắt góc tạo góc vát 45 độ. Khi ghép hai thanh sẽ tạo thành góc vuông 90 độ. Mối ghép được trám keo Silicone trung tính để chống nước. Đường ống bên trong sẽ được che kín hoàn toàn.
